арт. 00-0017299 · AKIP ·

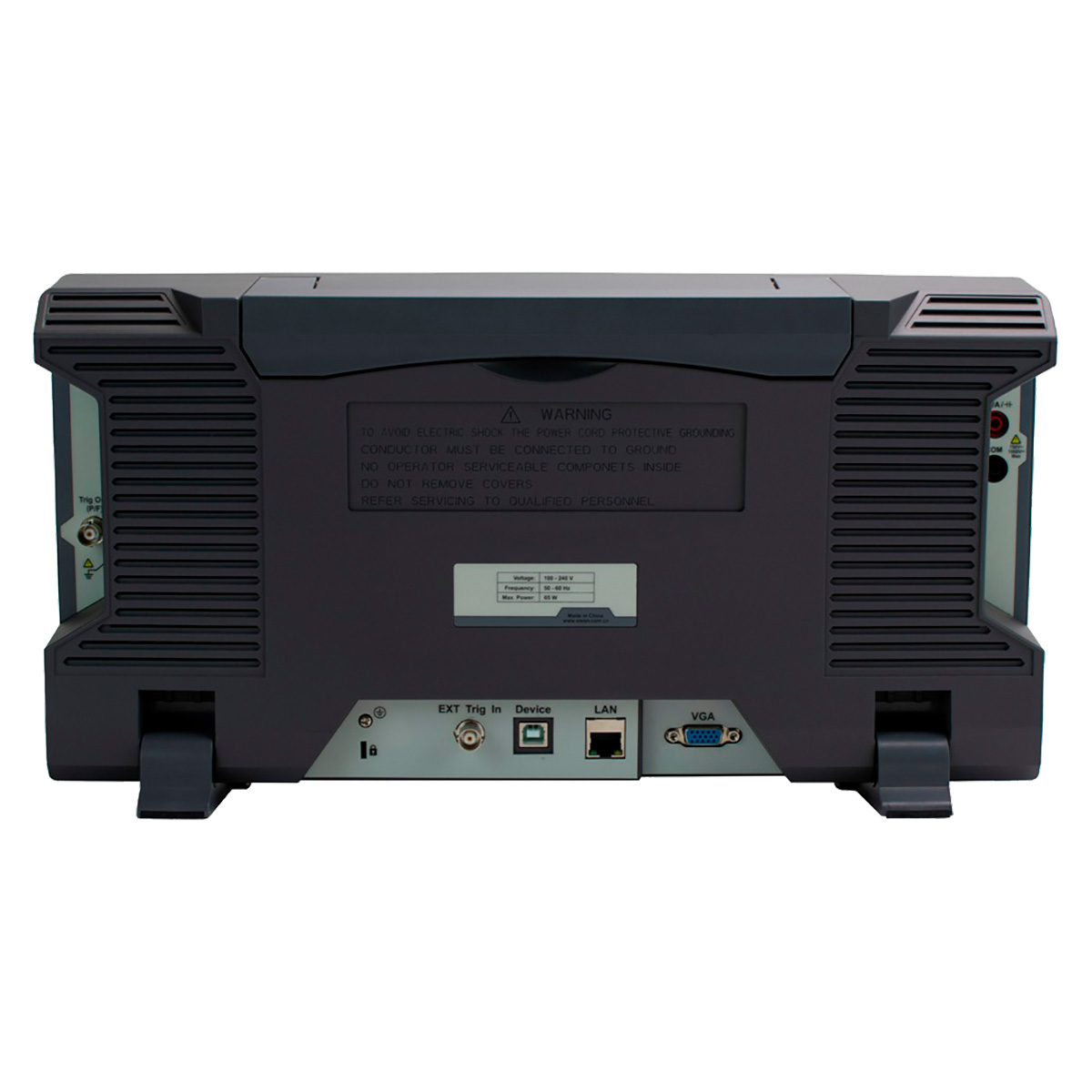

Осциллограф АКИП-4136/1

Name: Осциллограф АКИП-4136/1
Brand: AKIP
SKU: 00-0017299
Price: 309069.95 RUB
Availability: OutOfStock

309 070 ₽ кг / шт

Нет в наличии

Ozon ДоставкаИзменить

В пункт выдачи или курьером до двери

Считаем стоимость и срок…

СДЭКИзменить

В пункт выдачи или курьером до двери

Считаем стоимость и срок…

Осциллограф АКИП-4136/1

Тип осциллографа: цифровой

Число каналов: 2

Полоса пропускания: 350 МГц

Максимальная частота дискретизации: 5 ГГц

Максимальный объем памяти: 400 МБ

АЦП (бит): 8

Сопротивление входа: 50 Ом, 1 МОм

Интерфейс: USB, LAN

Дисплей: TFT емкостный сенсорный, диагональ 26,4 см, разрешение 800х600

Цифровой регистратор1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10с)

ИнтерфейсыUSB, LAN

АвтоустановкаВ/дел, с/дел, параметры синхросигнала

Режим X-YХ – кан 1; Y – кан 2

Полоса пропускания (-3 дБ, 50 Ом)), при Коткл. ≥ 5 мВ/дел0 - 350 МГц

Ограничение ПП20 МГц

Коэффициент отклонения (Коткл.)1 мВ/дел…10 В/дел (1 МОм) 1 мВ/дел…1 В/дел (50 Ом)

Время нарастания, при Коткл. ≥ 5 мВ/дел ≥ 1 нс

Входной импеданс 1 МОм (± 2 %) / 15 пФ 5 пФ; 50 Ом ± 2%

Максимальное входное напряжение300 В /1 МОм; 5 В 50 МОм (DC+AС пик, до 1 кГц)

Математика≤ 400 Впик (DC+AС пик), 300 Вскз – 1 МОм ≤ 5 Вскз – 50 Ом

Коэффициент развертки (Кразв.)500 пс/дел…1000 с/дел (шаг 1-2-5)

Погрешность опорного генератора±2,5*10-6

Режимы работывыборка, пиковый детектор; усреднение (4 /16/ 64/ 128), накопление (50 мс … 10 с, беск.), интерполяция (sinx)/x

Источники синхросигналалюбой из аналоговых каналов, сеть, внешний (Ext, Ext/5)

Связь входаФНЧ, ФВЧ, связь АС, связь DC

Уровень синхронизациивнутренняя: ± 5 делений от центра экрана Ext: ±2 В; Ext/5: ±10 В

Погрешность уровня синхронизациивнутренняя: ± 0,3 деления; Ext: ±(10 мВ + 6% от установленного); Ext/5: ±(50 мВ + 6% от установленного)

Разрешение по вертикали8 бит

Длина записи400 МБ (делится между активными каналами)

Операторылюбой аналоговый канал

Функции по вертикалисреднее, Пик-Пик, СКЗ, ЦиклСКЗ, Макс, Мин, Верхнее, Нижнее, Амплитуда, Выброс, Предвыброс

Измерение задержкизадержка A→B, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, фаза

Функции+, -, х; /; d/dt, ∫dt, √, БПФ

Число каналов1

Максимальная частота дискретизации2,5 ГГц на канал 5 ГГц при объединении

Функции по горизонталиПериод, Частота, Время Нарастания / Спада, Длительность Импульса +/-, скважность, счет импульсов

Связь по входуоткрытый, закрытый, земля

Внутренняя память100 осциллограмм, 8 профилей настроек (запись/ воспроизв.)

НапряжениеDCV: 20 мВ, 200 мВ: ±(0,5% ± 10 емр), 2 В, 20 В, 200 В: ±(0,3% ± 5 емр), 1000 В: ±(0,5% ± 5 емр) ACV: 200 мВ, 2 В, 20 В, 200 В: ±(0,8% ± 10 емр), 750 В: ±(1% ± 10 емр) диапазон частот: 40 Гц … 400 Гц

ТокDCA: 20 А: ±(2% ± 10 емр) ACA: 20 А: ±(2,5% ± 10 емр)

Сопротивление200 Ом … 2 МОм: ±(0,8% ± 10 емр), 20 МОм ±(1% ± 10 емр), 100 МОм :±(5% ± 10 емр)

Тест диодов0 … 2 В

Входное сопротивление10 Ом, защита входа DC 1000 В/ AC 400 В

Максимальная частота50 МГц

Максимальная дискретизация250 МГц

Формы сигналовфункциональные: синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы

РазрядностьЦАП 14 бит

Длина памяти16000 точек для произвольной формы

Выходной уровень 2 мВпик-пик … 5 Впик-пик (≤ 50 МГц) 2 мВпик-пик … 20 Впик-пик (≤ 25 МГц)Выходной уровень установка смещения: Впик-пик ≤5 ВV/±2,5 В (макс); Впик-пик >5 В/±10 В (макс)

ЖК-дисплейцветной (TFT) сенсорный, диагональ 26,4 см, разрешение 800 x 600

Напряжение питания100 - 240 В, 50/60 Гц (автовыбор)

Потребл. мощность65 Вт

Масса5 кг

Ёмкость2 нФ … 20 мФ: ±(4% ± 10 емр)

Габаритные размеры422 х 226 х 135 мм

Погрешность измерения постоянного напряжения при Uсм = 0 Впри Kо=1 мВ: ±(0,03·|Uизм|+0,01·Ко+1) при Kо≥2 мВ: ±(0,02·|Uизм|+0,01·Ко+1), где Kо – значение коэффициента отклонения, мВ/дел

Погрешность измерения временных интервалов±(δF·Tизм+1/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц

Режимы запуска разверткиавтоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по длительности импульса, по параметрам окна, отложенная, рант, по логическому шаблону, по протоколам - UART/RS232, I2C, SPI, CAN

Индикатор4,5 разряда, максимальное индицируемое число 20.000
