арт. 00-0017715 · AKIP ·

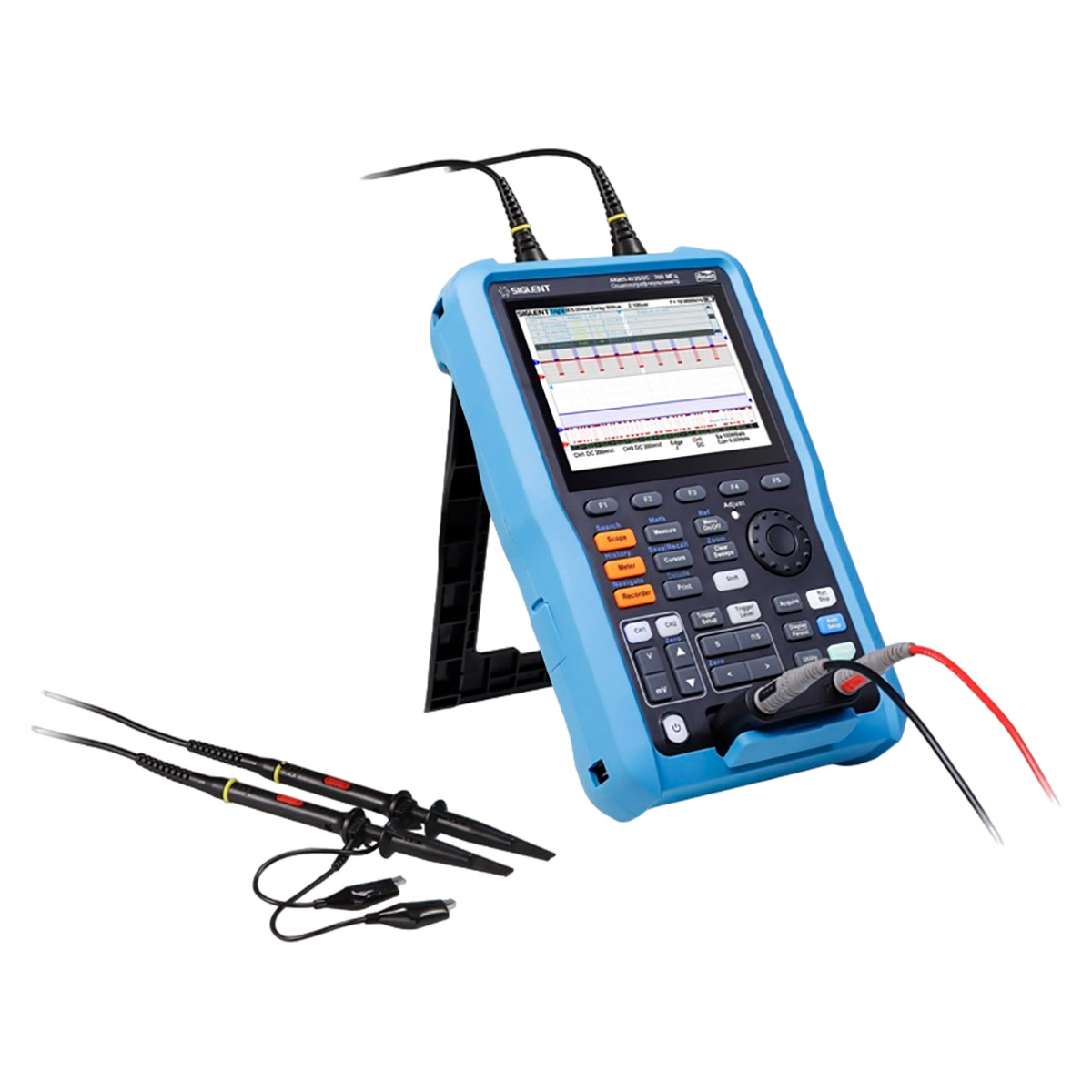

Осциллограф-мультиметр АКИП-4125/2С

Name: Осциллограф-мультиметр АКИП-4125/2С
Brand: AKIP
SKU: 00-0017715
Price: 182813.47 RUB
Availability: OutOfStock

182 813 ₽ кг / шт

Нет в наличии

Ozon ДоставкаИзменить

В пункт выдачи или курьером до двери

Считаем стоимость и срок…

СДЭКИзменить

В пункт выдачи или курьером до двери

Считаем стоимость и срок…

Осциллограф-мультиметр АКИП-4125/2С

Тип осциллографа: осциллограф-мультиметр
Число каналов: 2
Полоса пропускания: 200 МГц
Максимальная частота дискретизации: 1 ГГц
Максимальный объем памяти: 12 МБ
АЦП (бит): 8
Сопротивление входа: 1 МОм
Интерфейс: USB
Дисплей: TFT, 14,22 см, 640х480

Время нарастания≤ 1,7 нс

Относительная погрешность установки коэффициентов отклонения ±3% – ≥ 10 мВ/дел ±4% – < 10 мВ/дел

Постоянное смещение2 мВ - 296 мВ: ± 5 В; 302 мВ - 7,5 В: ± 80 В; 7,6 В - 100 В: ± 400 В

Погрешность установки уровня постоянного смещения±(0,015•|Uсм|+0,015•8[дел]•Ко+5 мВ)где Uсм – значение установленного смещения Kо – значение коэффициента отклонения, выраженное в мВ/дел

Входной импеданс1 МОм (± 2 %) // 14 пФ (± 2 пФ)

Макс. вх. напряжение300 Вскз КАТ II

Связь по входуоткрытый, закрытый, “земля”

Коэф. развертки (Кразв.)1 нс/дел - 100 с/дел

Погрешность уст. Кразв.+/-0,0025 %

Режим работыосновной (Y-T), самописец (ROL) при Кразв ≥50 мс/дел, X-Y

Ист. синхронизацииканал 1, канал 2

Режимы запуска разв.автоколебательный, ждущий, однократный

Тип синхронизациипо фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону,по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN

Разрядность АЦП8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERES))

Частота дискретизации1 Гц … 25 кГц (в последовательности 1-2-5)

ИнтерполяцияSin (х)/х

Объем памяти6 МБ на канал (12 МБ при объединении каналов)

Режим сбора данныхстандартная выборка, усреднение (4 /…/ 1024), пиковый детектор 2 нс, накопление (1 с, 5 с, 10 с, 30 с, бесконеч., выкл.), самописец (от 50 мс/дел)

По вертикалиПик-пик, амплитуда, макс., мин., "высокий" уровень, "низкий" уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе

По горизонталичастота; период; время нарастания и спада; +/- длит. импульса, +/- скважность, фаза

Измерение вр. задержки8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Статистикатекущее значение, Макс, Мин, СКО

КурсорныеΔU, ΔT, Δ1/T (вручную), режим "слежение"

Источникавтоматические измерения, мультиметр, автоматические измерения и мультиметр

Памятьдо 3,6 МБ один канал, 900 кБ в 4-х канальном режиме

Число каналов2

Полоса пропускания0 - 200 МГц

Формат данныхBinary

Интервал регистрации0,1 с … 10 м

Каналы регистрациидо 4-х каналов (измерения + мультиметр)

Экспорт данныхBinary, csv, matlab

Пределы измерения напряженийDC 60 мВ, 600 мВ, 6 В, 60 В, 600 ВAC 60 мВ, 600 мВ, 6 В, 60 В, 600 В (45 Гц … 400 Гц)

Разрешение10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ

Погрешность± 5 % ± 50 емр (40 нФ); ± 5 % ± 5 емр

Параметры входа300 Вскз КАТ III, 600 Вскз КАТ II

Предел измерений40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ

Погрешность измерения ± 4 % ± 10 емр (60/ 600 мА), ± 5 % ± 5 емр (6/ 10 А)

Порог срабатывания<50 Ом

Макс. ток теста 1,5 мА

Напряжение теста 0 - 2 В

ЖК-дисплейдиагональ 14,22 cм, TFT (640 × 480); мультиметр - макс. инд. "6.000"

ИнтерфейсUSB 2.0 – 2 шт. (device, host)

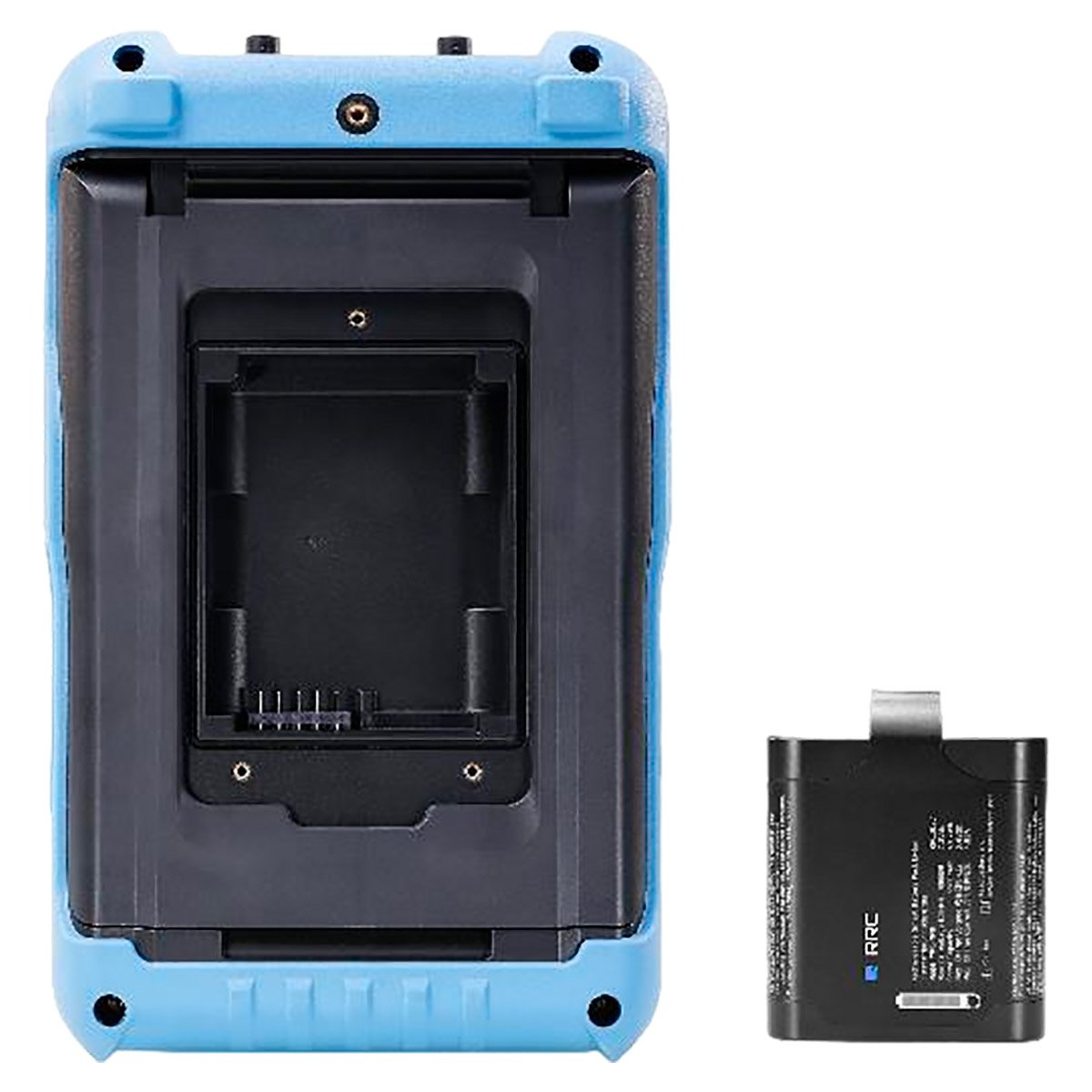

Универсальное питание100 ~ 240 В, 50/60 Гц, 1,2 А, 9 Вт // 9 В пост./ 4 А (зарядное устройство) аккумуляторная батарея: Li-Ion 6900 мА*ч (до 5,5 ч автономной работы)

Условия эксплуатации0°С - 40°С; относительная влажность не более 85 %

Габаритные размеры276 x 168 x 68 мм

Масса1,75 кг (с аккумулятором - нетто), 3,5 кг – брутто

Индикациянепрерывный зв. сигнал f=2 кГц

Абсолютная погрешность измерения постоянного и импульсного напряжения (до 100 кГц) ±(0,03·8[дел]·Ко+1 мВ) – ≥ 10 мВ/дел ±(0,04·8[дел]·Ко+1 мВ) – < 10 мВ/дел где Kо – значение коэффициента отклонения, выраженное в мВ/дел при нулевом смещении

Длительность записипри максимальной дискретизации: 23 минуты во внешнюю память, один канал (11 минут на два канала) при минимальной дискретизации: 22 часа во внешнюю память, один канал (11 часов на два канала)
