Генератор импульсов АКИП-3305

Name: Генератор импульсов АКИП-3305
Brand: AKIP
SKU: 0017234
Price: 572471.50 RUB
Availability: OutOfStock

572 472 ₽ кг / шт

Нет в наличии

Ozon ДоставкаИзменить

В пункт выдачи или курьером до двери

Считаем стоимость и срок…

СДЭКИзменить

В пункт выдачи или курьером до двери

Считаем стоимость и срок…

Генераторы импульсов серии АКИП-3300 предназначены для формирования импульсов напряжения прямоугольной формы.

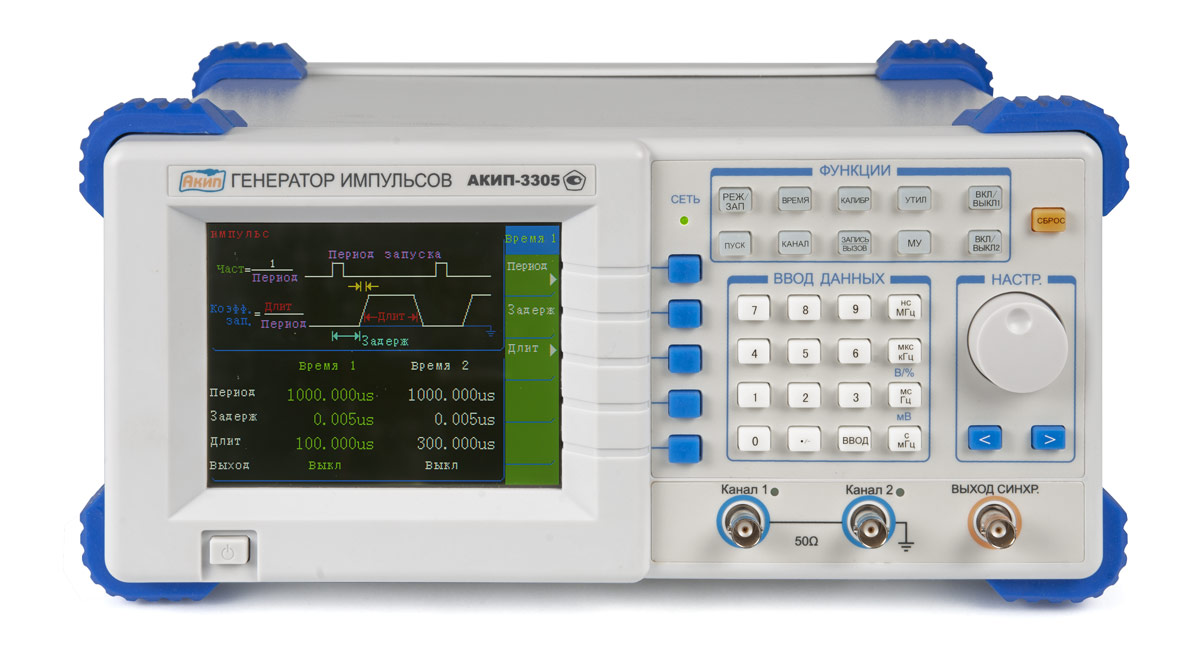

Конструктивно генераторы выполнены в виде компактного моноблока, на передней панели которого расположены органы управления и дисплей.
Принцип действия генераторов основан на технологии прямого цифрового синтеза. Частота формируемых импульсов напряжения на выходе генератора синхронизирована с частотой внутреннего или внешнего опорного генератора.
Генераторы выпускаются в виде следующих модификаций:
АКИП-3301, АКИП-3302, АКИП-3303, АКИП-3304, АКИП-3305, АКИП-3307.
Модификации генераторов отличаются числом каналов с регулируемыми параметрами, расположением органов управления, типом индикатора и ненормируемыми функциональными режимами. Генераторы имеют встроенное программное обеспечение (ПО). Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО

Вид выходного сигнала Синхроимпульс, одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность

Погрешность опорного источника частоты ±5*10-5

Время нарастания/спада Не более 10 нс

Диапазон амплитуды Канал А: ±(10 мВпик…5 Впик) на нагрузке 50 Ом Канал В: ± (10 мВпик…5 Впик) на нагрузке 50 Ом Канал С: ТТЛ-уровень

Погрешность установки амплитуды ±(2% + 25 мВпик)

Диапазон смещений ±(10 мВ…5В) на нагрузке 50 Ом

Внутреннее сопротивление выхода 50 Ом

Режимы Внутренний, внешний, однократный

Параметры импульса Длительность ≥ 15 нс, время нарастания ≤ 1 мкс; период: 100 нс – 1 с

Сопротивление входа внешней синхронизации Более 100 кОм

Габаритные размеры, масса 254 х 103 х 384 мм; 3 кг (без усилителя)

Дисплей Индикатор VFD 40 символов для моделей АКИП-3301/3302 Индикатор ЖКИ 5,7 дюймов для моделей АКИП-3303/3304/3305

Разрешение 10 мВ
