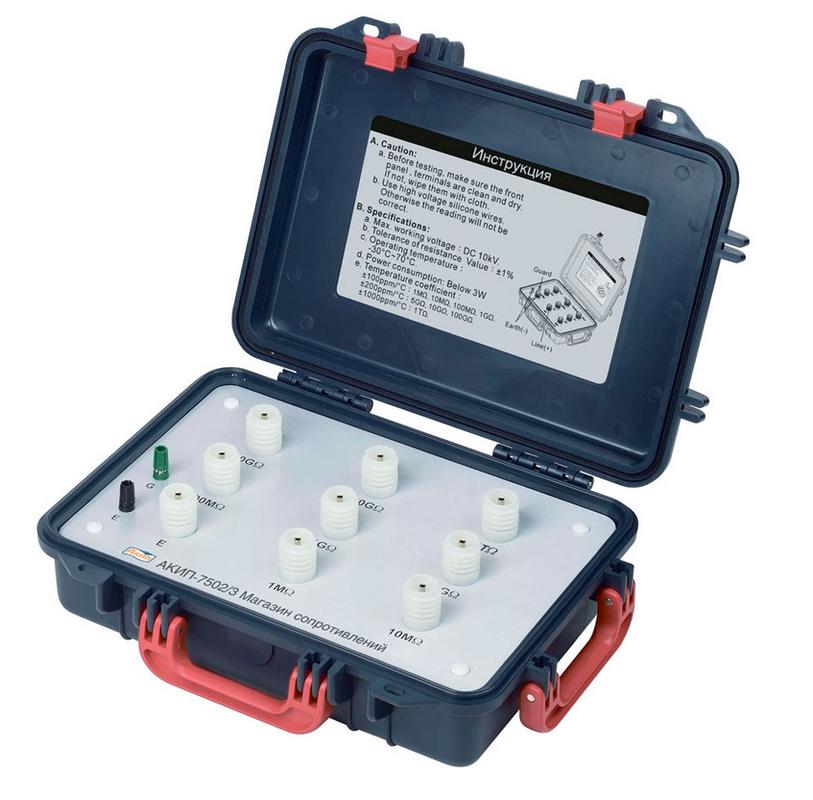

Магазин сопротивлений АКИП-7502/2

Магазин сопротивлений высокоомный: 1/10/100 МОм /1/10/100/500 ГОм (± 1 %); макс. до 10 кВ пост. (макс. 3 Вт); в удобном кейсе; масса 3,1 кг

Назначение средства измерений:
Магазины сопротивлений АКИП-7502/1, АКИП-7502/2, АКИП-7502/3 (далее – магазины) предназначены для воспроизведения электрического сопротивления постоянному току.

Описание средства измерений:

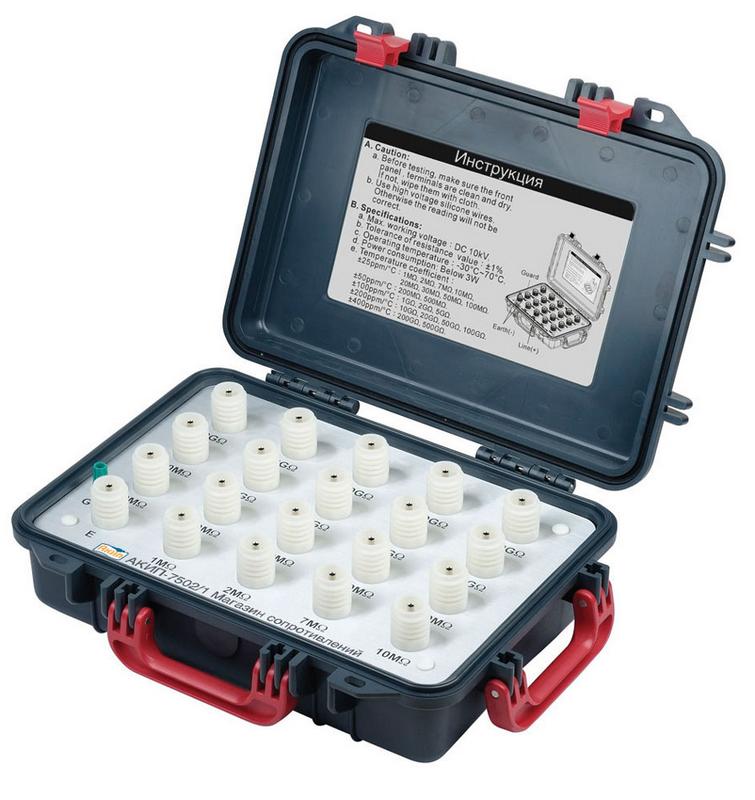

Магазины сопротивлений АКИП-7502/1, АКИП-7502/2, АКИП-7502/3 представляют собой наборы точных высокоомных высоковольтных резисторов и отличаются между собой их числом и номиналом. Конструктивно магазины размещены в переносных пластмассовых корпусах с откидной крышкой и ручками для переноски.
Все резисторы, входящие в состав магазинов, соединены одним из выводов с общим гнездом. Для получения значений сопротивления, представляющих собой сумму двух одно- значных мер, используются их свободные выводы. Гнезда выводов имеют высоковольтные изоляторы. Для заземления магазина имеется отдельное гнездо, соединенное с корпусом.
