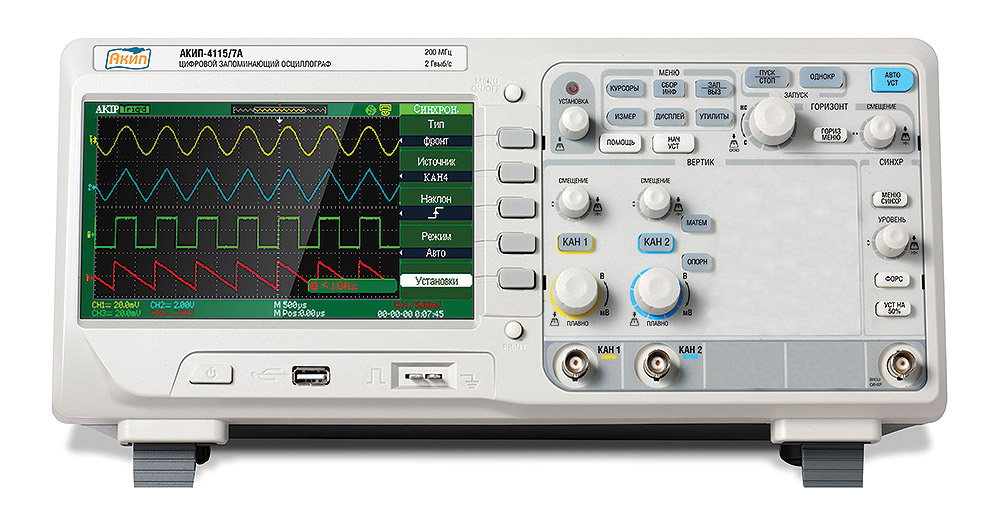

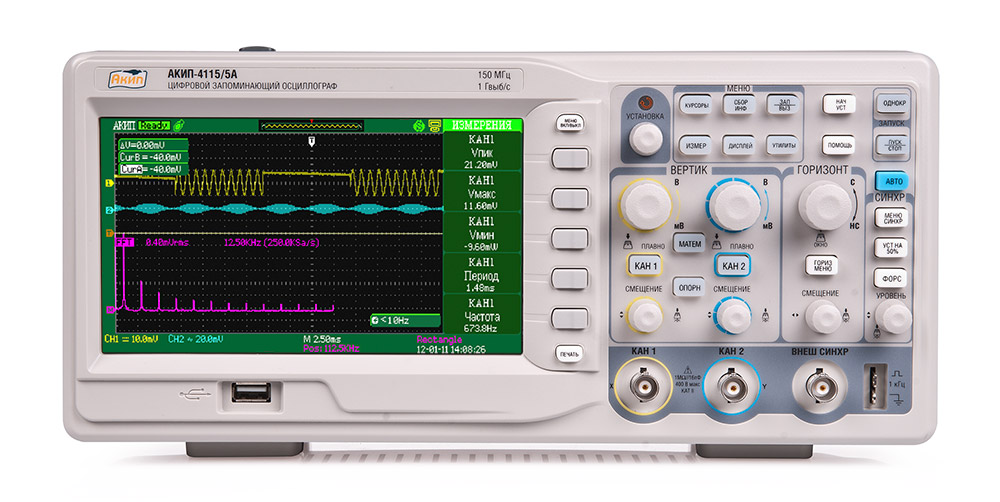

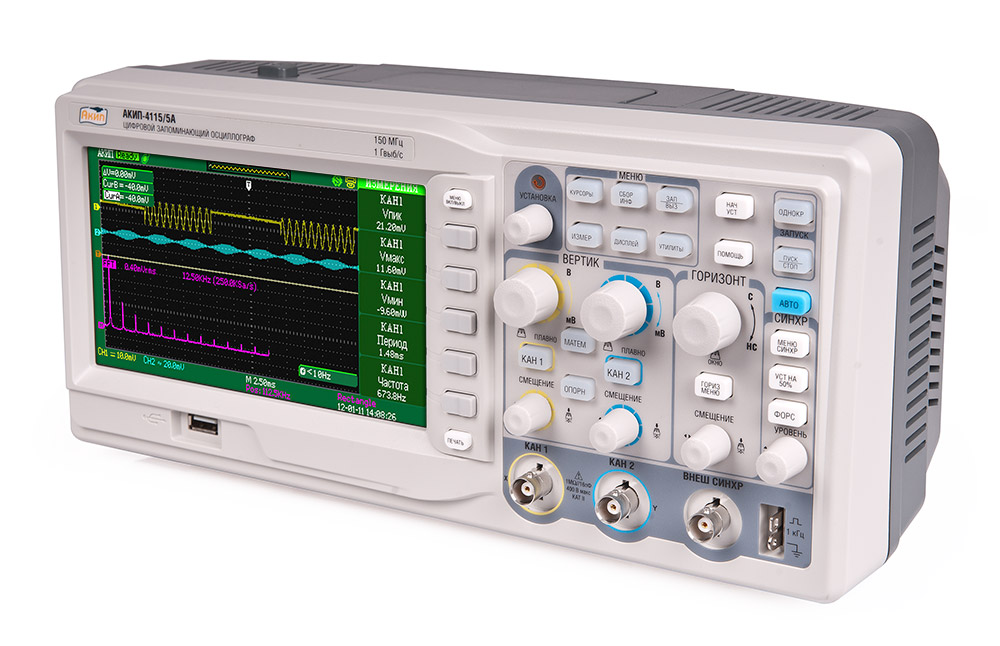

Тип осциллографа
Цифровой
Число каналов
2
Полоса пропускания
25 МГц
Максимальная частота дискретизации
500 МГц
Максимальный объем памяти
32 кБ
АЦП (бит)
8
Сопротивление входа
1 МОм
Особенности
Интерполяция - Sin X/х, линейная. Математические функции, БФП (1 кБ). Цифровые фильтры. Цифровые фильтры. Автоматические (до 32-х параметров) и курсорные измерения. Расширенная синхронизация (включая ТВ-синхронизацию). Внутренняя память - 20 осциллограмм и 20 профилей настроек.
Интерфейс
USB
Дисплей
TFT, 17,8, 480х234, 8x18
Масса (кг)
2,5
Полоса пропускания (-3 дБ)0…25 МГц0…40 МГц0…70 МГц0…100 МГц0…150 МГц0…200 МГц
Коэф. отклонения (Коткл.)2 мВ/дел…10 В/дел2 мВ/дел…5 В/дел
Погрешность уст. Коткл.± 3%
Время нараст. (не более)14 нс8,8 нс5,0 нс3,5 нс2,3 нс1,8 нс
Входной импеданс1 МОм/13 пФ1 МОм/13 пФ; 50 Ом
Макс. вх. напряжение600 В пик-пик (х10); кат I
Связь по входуОткрытый, закрытый, земля
Коэффициент деления1х, 10х, 100х, 1000х
Режимы запуска разверткиАвтоколебательный, ждущий, однократный
Виды синхронизациипо фронту, по заданным параметрам длит. импульса, ТВ-
Макс. частота дискретизации500 МГц1 ГГц – 1 канал, 500 МГц – 2 канала1 ГГц на канал2 ГГц – 1 канал, 1 ГГц – 2 канала
Режимы работыОсновной, окно, ZOOM окна, самописец (100 мс…50 с/дел), X-Y
Число каналов2
Источники синхросигналаКаналы 1, 2, внешний
Разрешение по вертикали8 бит
Коэф. развертки (Кразв.)25 нс - 50 с/дел10 нс - 50 с/дел 5 нс - 50 с/дел2,5 нс-50 с/дел
Погрешность уст. Кразв.0,01%
Эквив. частота дискретиз.10 ГГц25 ГГц50 ГГц на канал
ИнтерполяцияЛинейная, Sin X / X
По горизонталиЧастота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза

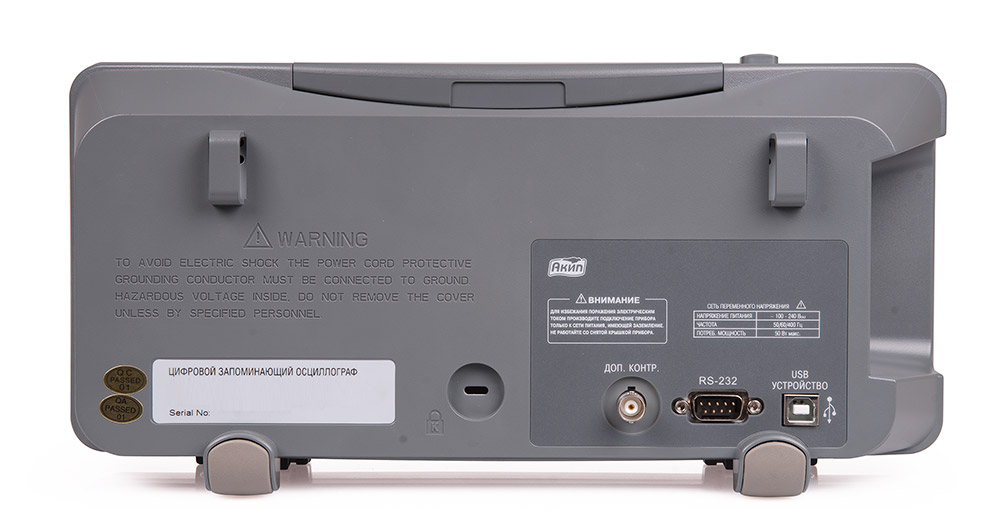

ИнтерфейсНа передней панели: USB для сохранения данных на задней панели: USB и RS-232 для дистанционного управления
МатематикаСложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
Документирование результатовСохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения.
ЖК-дисплейTFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел);
Напряжение питания100…240 В (± 10 %), 50 Гц
Габаритные размеры323 × 136 × 157 мм; 358 × 156 × 118 мм – АКИП-4115/7А
Масса2,5 кг; 4,3 кг - АКИП-4115/7А
Виды измеренийDU; DT; 1/DT
Измерение задержки8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Режимы ручной, автоизмерения, слежение (трэк)
По вертикалиПик-пик, амплитуда, максим., миним., "высокий" уровень, "низкий" уровень, среднее, с.к.з., выбросы на вершине и в паузе
Режимы сбора данныхСтандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконеч., выкл.), самописец (от 100 мс/дел)
