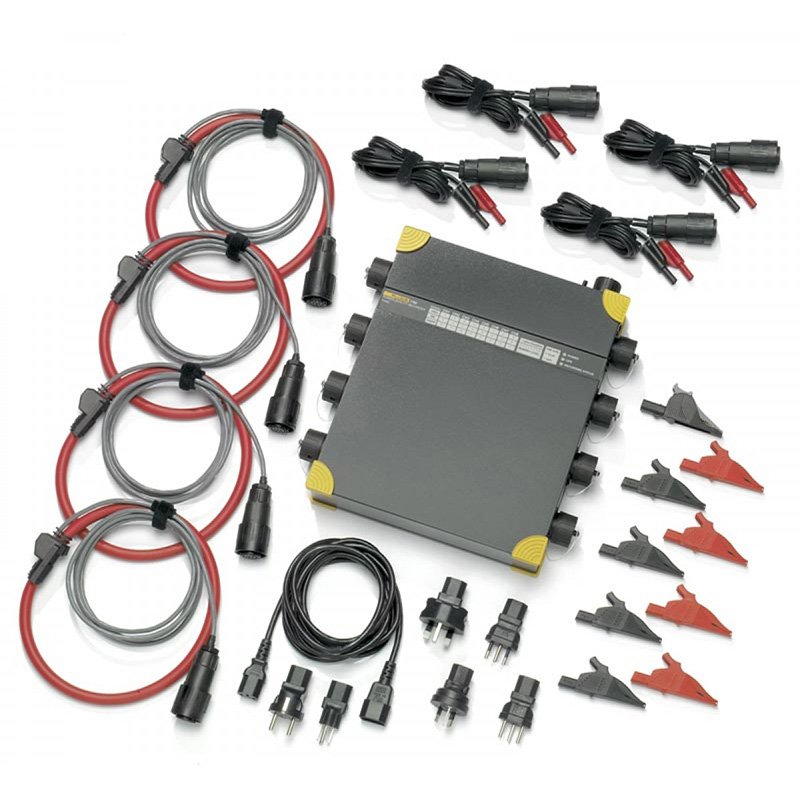

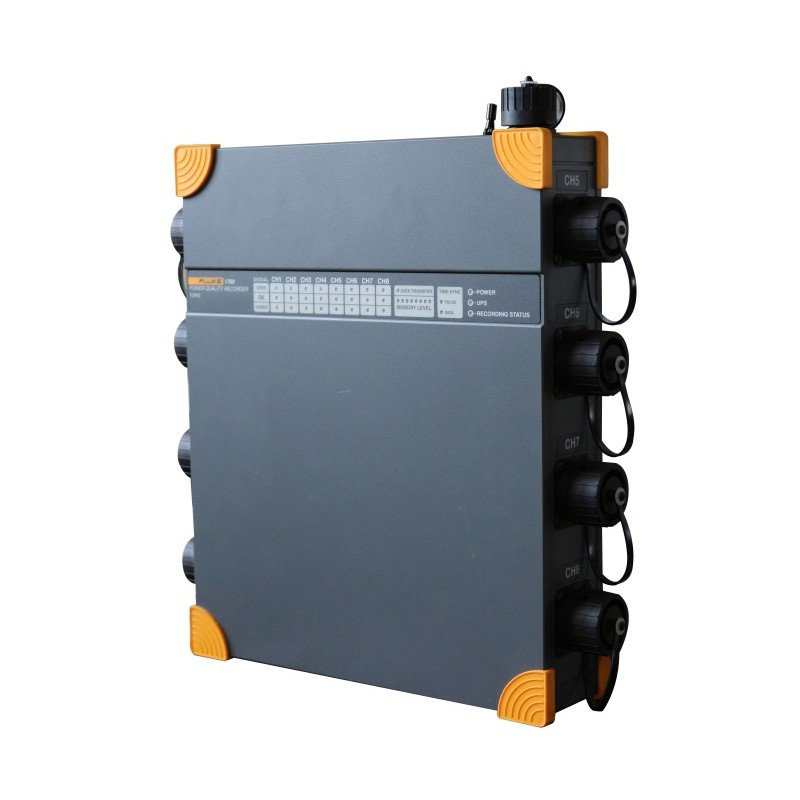

Трехфазный регистратор электроэнергии Fluke 1760 Basic

арт. 2630732 · FLUKE ·

Трехфазный регистратор электроэнергии Fluke 1760 Basic

Name: Трехфазный регистратор электроэнергии Fluke 1760 Basic
Brand: FLUKE
SKU: 2630732
Price: 436772.02 RUB
Availability: OutOfStock

436 772 ₽0.0 кг / шт

Нет в наличии

Ozon ДоставкаИзменить

В пункт выдачи или курьером до двери

Считаем стоимость и срок…

СДЭКИзменить

В пункт выдачи или курьером до двери

Считаем стоимость и срок…

Назначение регистратора качества электроэнергии для трехфазной сети Fluke 1760 Basic

Регистратор качества электроэнергии для трехфазной сети Fluke 1760 полностью соответствует классу А стандарта IEC 61000-4-30. Он предназначен для детального анализа качества электроэнергии и непрерывной проверки на соответствие стандартам. Сконструированный для анализа как коммунальных, так и промышленных энергораспределительных систем в сетях среднего и низкого напряжения, данный измеритель качества напряжения обеспечивает гибкость настройки пороговых величин, алгоритмов, а также опций измерений. Мощный регистратор характеристик электропитания 1760 позволяет фиксировать максимально полный спектр подробностей по параметрам, определяемым пользователем.

Приложения регистратора качества электроэнергии для трехфазной сети Fluke 1760 Basic

Подробный анализ искажений – Осуществление высокоскоростного анализа быстрых переходных процессов и обнаружение основных причин неправильного функционирования оборудования, что позволяет устранять неисправности и проводить профилактические мероприятия по обслуживанию системы Опция анализа быстрых переходных процессов, с диапазоном измерения в 6000 В, позволяет улавливать очень короткие импульсы, например, удары молнии.

Соответствие требованиям качества услуг для Класса A – Оценка качества поступающей электроэнергии на технологическом входе Благодаря соответствию классу А Fluke 1760 позволяет обеспечить бесспорную верификации. результатов.

Кореллирование события со множеством расположений – при помощи синхронизации времени GPS пользователи могут быстро обнаруживать место нарушения, либо внутри, либо за пределами здания.

Гальваническая изоляция и сопряжение по постоянному току – Позволяет измерять полностью гетерогенные системы электропитания. Например, устранение неисправностей для систем бесперебойного электропитания (ИБП) с одновременной записью напряжения батарей и выходной мощности.

Исследование качества электропитания – Оценка исходного качества электропитания для оценки совместимости с критически важными системами до их установки, а также верификация производительности электрических систем до добавления нагрузок.

Особенности регистратора качества электроэнергии для трехфазной сети Fluke 1760

Полностью совместим с требованиям Класса-А:
производит тесты в соответствии с самыми жесткими международными стандартами для класса А IEC 61000-4-30 Class-A
Временная синхронизация со спутниковой системой навигации:
точная корреляция данных с событиями или массивами данных, полученных с других приборов
Гибкие и полностью конфигурируемые значения порогов и коэффициентов пересчета:
позволяет пользователям обнаруживать специфические проблемы посредством определения детальных критериев для обнаружения и регистрации искажений.
Бесперебойное электропитание (40 минут):
важные события никогда не будут пропущены. Будет фиксироваться даже начало и конец кратковременных исчезновений и отключений напряжения, что позволяет определить их причину.
Регистрация форм сигналов 10 МГц, 6000 Впик.:
детальная регистрация даже самого непродолжительного события
Память хранения данных на 2 Гб:
обеспечивает возможность одновременной детальной регистрации большого числа параметров электропитания в течение продолжительного периода времени
Включает комплексное программное обеспечение:
обеспечивает возможность получения диаграмм трендов для анализа основных причин неполадок, статистических сводок, вывода отчетов и мониторинга данных в реальном времени в диалоговом режиме
Автоматическое конфигурирование:
позволяет быстро настроить устройство с автоматическим обнаружением датчиков и их питанием от прибора, что устраняет необходимость использования дополнительных элементов питания
Прочная конструкция для полевой работы:
изолированный корпус и прочная конструкция без вращающихся компонентов позволяет проводить достоверное тестирование практически в любых условиях

Функции регистратора качества электроэнергии для трехфазной сети Fluke 1760 Basic

Статистическая обработка данных по качеству электроэнергии в соответствии со стандартом EN50160
Перечень событий, связанных с изменением напряжения (кратковременные понижения, повышения и исчезновения напряжения)

Непрерывная регистрация:

Напряжения
Тока
Величин мощности (активной, реактивной, кажущейся)
Коэффициента мощности
Потребляемой мощности в кВт/часах
Мерцание
Дисбаланс
Частота
Гармоник напряжения и тока до 50-й включительно / интергармоник
THD (суммарное гармоническое искажение)
Управляющих сигналов сети
Параметров, задаваемых внешними сигналами
Диалоговый режим (осциллограф, переходные процессы и события)

Вес0 кг

Габариты в упаковке (Д × Ш × В)32,5 × 30 × 6,5 см

Статистическая оценкаСтатистика качества питания - в соответствии с таблицами EN50160 и DISDIP, например, ITIC, CEBEMA, ANSI

ОсциллографЧастота выборки составляет 10, 24 кГц для всех 8-и каналов

Быстрые переходные процессыЧастоту выборки можно выбрать в диапазоне от 100 кГц до 10 МГц для канала 1-4 FFT быстрых переходных процессов

Управляющие сигналы сетиФазы и провод N, напряжение и ток

Диалоговый режимПеременная частота обновления. Эту функцию можно использовать для проверки настроек прибора с возможностью быстрого просмотра характеристик осциллографа, а также имевших место переходных процессов и событий.

Система качестваразработан и изготовлен в соответствии с требованиями стандарта ISO 9001: 2000

Диапазон эксплуатационных температурот 0 °C до +50 °C (от 32 °F до +122 °F)

Диапазон рабочих температурот -20 °C до +50 °C (от -4 °F до +122 °F)

Диапазон температур храненияот -20 °C до +60 °C (от -4 °F до +140 °F)

Эталонные температуры23 °C ± 2 K; 74 °F ± 2 K

Климатический классB2 (IEC 654-1), от -20 °C до +50 °C; от -4 °F до +122 °F

Окружающая температура23 °C ± 2 K; 74 °F ± 2 K

Сетевой адаптер230 В ± 10 %

Частота сети50 Гц / 60 Гц

Сигналзаявленное входное напряжение Udin

Усреднениеинтервалы 10 мин.

Корпусизолированный корпус из прочного пластика

ИзлучениеКласс-A в соответствии с IEC/EN 61326-1

ПомехоустойчивостьIEC/EN 61326-1

Потребление электроэнергииНе более 54 ВА

Память данныхФлэш-память на 2 ГБ в зависимости от модели

Модель памятиЛинейный

ИнтерфейсыEthernet (100 МБ/с), совместимый с ОС Windows® 98/ME/NT/2000/XP RS 232, внешний модем через RS 232

Скорость двоичной передачи для RS 232от 9600 бод до 115 кбод

Весприбл. 4, 9 кг (10, 8 фунта) (без принадлежностей)

Диапазон для систем 50 Гц50 Гц ± 15 % (от 42, 5 Гц до 57, 5 Гц)

Диапазон для систем 60 Гц60 Гц ± 15 % (от 51 Гц до 69 Гц)

Разрешение16 ppm

Частота дискретизации для частоты сети 50 Гц10, 24 кГц, Частота выборки синхронизирована с частотой сети.

Погрешность измерений частоты< 20 ppm

Погрешность внутренних часов< 1 с / сутки

Минимальное и максимальное значенияПолупериод, например: среднеквадратичные значения за 10 мс при 50 Гц

Переходные процессыЧастота выборки от 100 кГц до 10 МГц на каждый канал

Гармоникив соответствии с IEC 61000-4-7:2002: 200 мс

Фликерв соответствии с EN 61000-4-15:2003: 10 мин. (Pst), 2 ч (Plt)

Число входов8 гальванически разделенных входов для измерения напряжения и тока.

Предохранительный датчикдо 600 В кат. IV в зависимости от датчика

Базовая безопасность300 В, кат. III

Номинальное напряжение (среднеквадр. значение)100 мВ

Диапазон (пиковое значение)280 мВ

Перегрузочная способность (среднеквадр. значение)1000 В, непрерывно

Скорость нарастания напряженияНе более 15 кВ / мкс

Входное сопротивление1 МОм

Входная емкость5 пФ

С сенсором 1000 В0, 1% при Udin = 480 В и 600 В (P-N)

Сенсор 600 В0, 1% при Udin = 230 В (P-N)

Внутренняя погрешность для гармоникКласс I в соответствии с EN 61000-4-7:2002

Температурный дрейфИзменение коэффициента усиления от температуры: < 0, 005 %/K

ИзносИзменение коэффициента усиления от срока службы: < 0, 04 %/год

Подавление синфазного сигнала> 100 дБ при 50 Гц

ШумНапряжение шумов при короткозамкнутом входе: < 40 мкВ

Постоянный ток± (0, 2% от показаний прибора + 0, 1% датчика)

Гарантийный срок2 года

Габаритные размеры325 мм x 300 мм x 65 мм; 2, 8 x 11, 8 x 2, 6 дюйма (В x Ш x Г)

Список событийПровалы, выбросы и прерывания напряжения обнаруживаются и регистрируются в списке событий. Срабатывание любого триггера также регистрируется в списке. Список показывает точное время события, а также продолжительность и амплитуду. Сравнен...

Непрерывная регистрацияFluke 1760 регистрирует среднеквадратичные значения с соответствующими максимальными и минимальными значениями следующих величин: напряжение, ток, мощность (активная, реактивная, кажущейся), коэффициент мощности, потр...

среднеквадратичное значениеВремя агрегирования регулируется в пределах от 10 мс (1/2 цикла), 20 мс (1 цикл), 200 мс (10/12 цикла) и 3 с (150/180 цикла). Расчет среднеквадратичных значений, гармоник и промежуточных гармоник выполняется синхронно с частотой сети....

Внутренняя ошибкаотносится к эталонным условиям и имеет срок гарантии 6 месяцев

Макс. эксплуатационная высота над уровнем моряне более 2000 м 600 В категория IV*, питание: 300 В категория III 5000 м: макс. 600 В категория III*, питание: 300 В категория II * в зависимости от датчика

ДиапазонПеременный ток: от 83 В до 264 В, от 45 до 65 Гц Постоянный ток: от 100 В до 375 В

БезопасностьIEC/EN 61010-1, 2-я редакция 300 В, кат. III

Аккумуляторы, блокNIMH: 7, 2 В; 2, 7 А ч При отключении электропитания от сети питание обеспечивается внутренним источником в течение 40 мин. После этого, или в случае разрядки аккумуляторов, Fluke 1760 отключается, а после восстановления питания продолжа...

Индикатор питания• Непрерывное свечение: нормальное питание от сети. • Выключен: питание от внутреннего аккумулятора при отключении электропитания от сети.

Индикаторы канала3-цветные светодиоды на каждый канал для индикации: • состояния перегрузки • состояния пониженной нагрузки уровень сигнала в номинальном диапазоне

Интервал калибровки6 месяцев рекомендуется для класса A, для других - 6 месяцев

Входной фильтрВ каждом канале имеется пассивный ФНЧ, фильтр защиты от наложения спектров и 16-разрядный АЦП. Выборка по всем каналам выполняется синхронно по импульсам общего кварцевого генератора. Фильтры служат для защиты от перепадов напряжения и о...

Эталонные условия23 °C ± 2 K при влажности < 60 %; 74 °F ± 2 K при влажности < 60 % После нагревания прибора > 3 ч. Электропитание: от 100 до 250 В переменного тока
