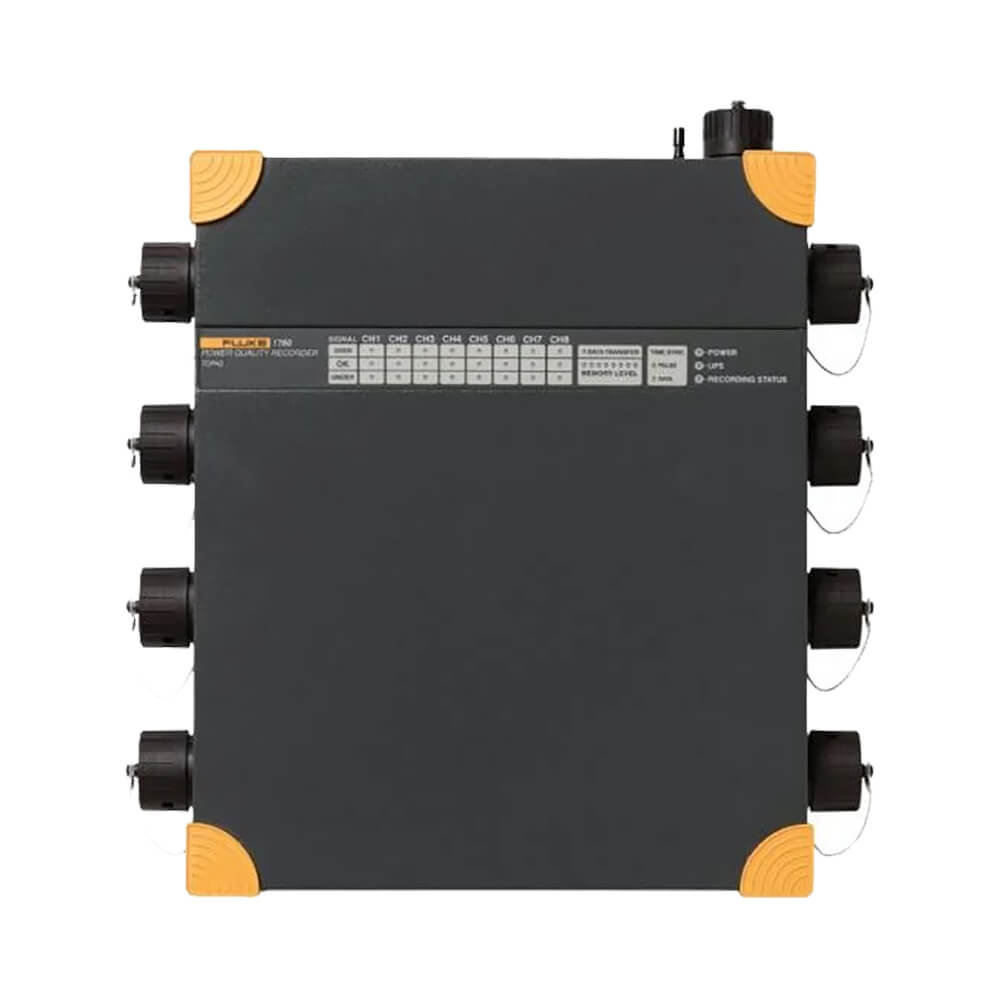

Трехфазный регистратор электроэнергии Fluke 1760 Basic
Регистратор качества электроэнергии Fluke 1760 Basic - представляет собой гибкую платформу для комплексного тестирования систем электроснабжения на предмет наличия неполадок, определения степени нагрузки и потребления. Все это помогает рассчитать и снизить расходы предприятия и оптимизировать его деятельность. С помощью прибора вы можете выполнять всесторонние испытания в соответствии с любой методикой, включая стандарт IEC 61000-4-30. В комплекте с регистратором поставляется комплексное ПО для обработки и анализа данных, а также быстрого составления отчетов стандартного образца.
Преимущества
- Надежность и прочность – сконструированный для проведения долговременных измерений непосредственно на стационарном электросиловом и коммутационном оборудовании в местах его размещения, данный регистратор качества электроэнергии выполнен в плоском корпусе из небьющегося пластика и вместо дисплея оснащается светодиодными индикаторами, что минимизирует вероятность случайного повреждения прибора при эксплуатации в экстремальных условиях.
- Гибкость – 8 измерительных каналов, которые можно использовать для контроля и силы тока, и напряжения, либо только напряжения, обеспечивают всестороннее исследование параметров тестируемых систем в соответствии с выбранной методикой испытаний.
- Высокая автономность – большой объем энергонезависимой памяти регистратора качества электроэнергии Fluke 1760 Basic позволяет вести сбор данных продолжительное время, а встроенный аккумулятор обеспечивает непрерывность работы даже при длительных перебоях в электрообеспечении проверяемых сетей, исключая утерю данных.
- Простота настройки – благодаря наличию функции автоматического конфигурирования прибор самостоятельно распознает подключенные датчики, что исключает вероятность ошибок персонала и минимизирует время подготовки к работе.
Особенности
Прибор можно гибко сконфигурировать в соответствии с выбранной методикой испытаний, выбирая параметры, подлежащие контролю, и задавая показатели пороговых значений и коэффициентов пересчета – для обеспечения гарантированного обнаружения искажений и измерения их параметров.
Вариант Basic поставляется без подключаемых датчиков, опции анализа быстрых переходных процессов и ГНСС-приемника для синхронизации внутренних часов. Поэтому он более доступен по цене, по сравнению с другими модификациями, которые представляют собой готовые к работе комплекты. Устройство является наиболее подходящим решением, когда предполагается выполнять строго определенные задачи. Вы можете самостоятельно подобрать тип и необходимое количество датчиков, не переплачивая за расширенный комплект аксессуаров.
Трехфазный регистратор электроэнергии Fluke 1760 Basic

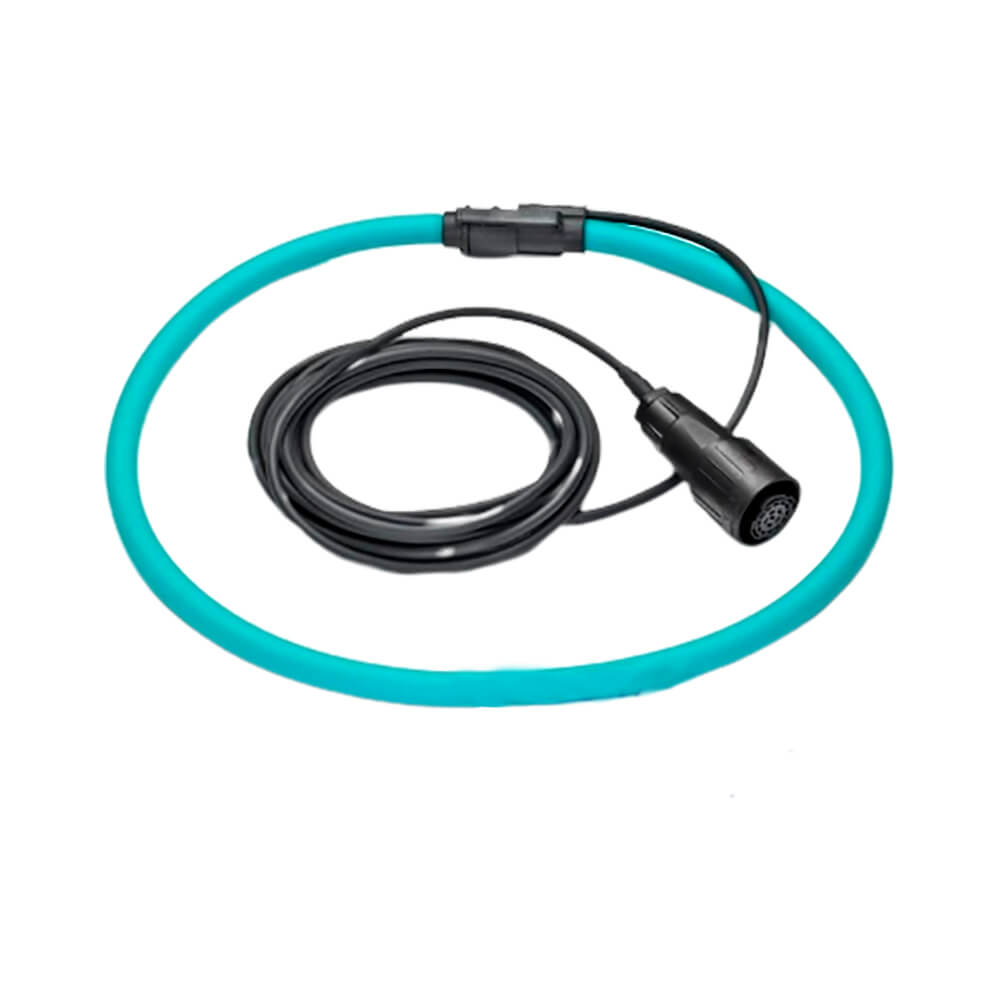

Fluke TPS FLEX 24-TF-II — гибкий токоизмерительный датчик для регистраторов качества электроэнергии для трехфазной сети Fluke.
Совместимость
- Регистратор качества электроэнергии для трехфазной сети Fluke 1760
- Регистратор качества электроэнергии для трехфазной сети Fluke 1760TR

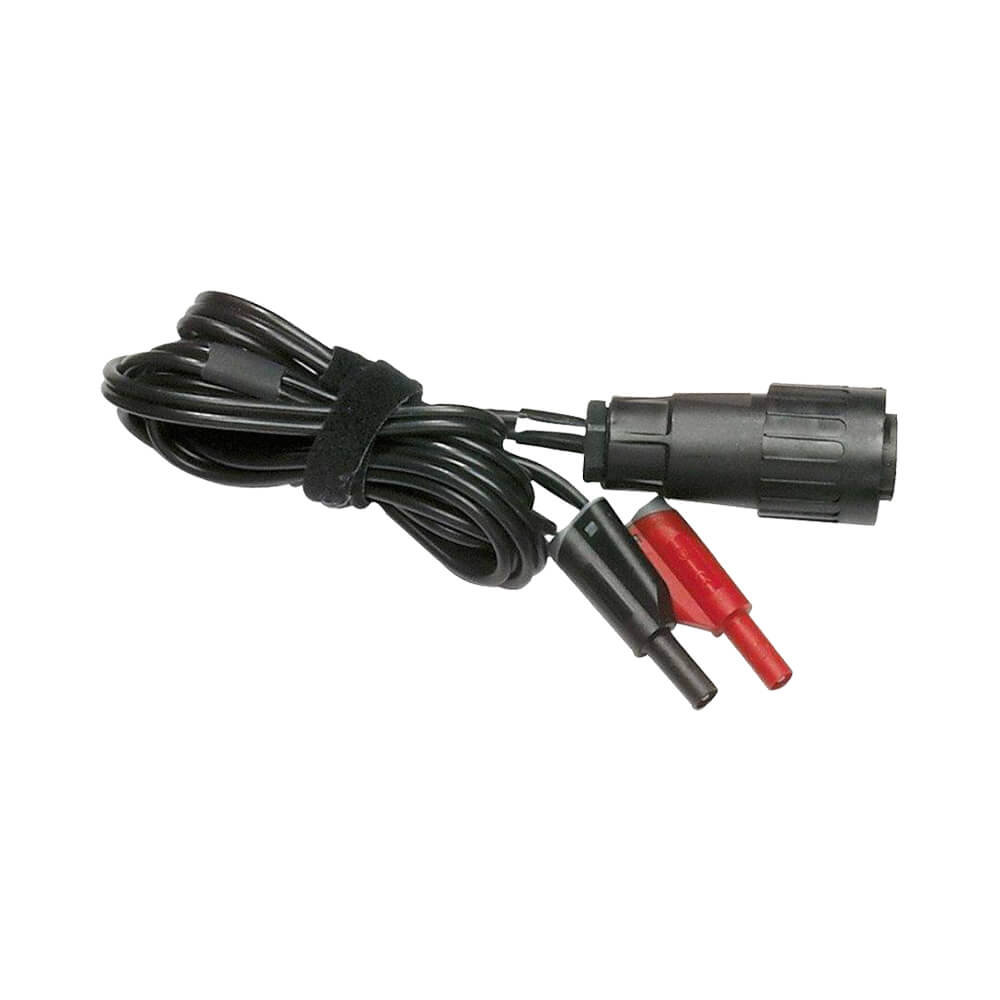

Тестер-пробник напряжения Fluke EP2083A
- Назначение - для регистраторов качества электроэнергии сети Fluke
Вес0 кг
Габариты в упаковке (Д × Ш × В)32,5 × 30 × 6,5 см
Статистическая оценкаСтатистика качества питания - в соответствии с таблицами EN50160 и DISDIP, например, ITIC, CEBEMA, ANSI
ОсциллографЧастота выборки составляет 10, 24 кГц для всех 8-и каналов
Быстрые переходные процессыЧастоту выборки можно выбрать в диапазоне от 100 кГц до 10 МГц для канала 1-4 FFT быстрых переходных процессов
Управляющие сигналы сетиФазы и провод N, напряжение и ток
Диалоговый режимПеременная частота обновления. Эту функцию можно использовать для проверки настроек прибора с возможностью быстрого просмотра характеристик осциллографа, а также имевших место переходных процессов и событий.
Система качестваразработан и изготовлен в соответствии с требованиями стандарта ISO 9001: 2000
Диапазон эксплуатационных температурот 0 °C до +50 °C (от 32 °F до +122 °F)
Диапазон рабочих температурот -20 °C до +50 °C (от -4 °F до +122 °F)
Диапазон температур храненияот -20 °C до +60 °C (от -4 °F до +140 °F)
Эталонные температуры23 °C ± 2 K; 74 °F ± 2 K
Климатический классB2 (IEC 654-1), от -20 °C до +50 °C; от -4 °F до +122 °F
Окружающая температура23 °C ± 2 K; 74 °F ± 2 K
Сетевой адаптер230 В ± 10 %
Частота сети50 Гц / 60 Гц
Сигналзаявленное входное напряжение Udin
Усреднениеинтервалы 10 мин.
Корпусизолированный корпус из прочного пластика
ИзлучениеКласс-A в соответствии с IEC/EN 61326-1
ПомехоустойчивостьIEC/EN 61326-1
Потребление электроэнергииНе более 54 ВА
Память данныхФлэш-память на 2 ГБ в зависимости от модели
Модель памятиЛинейный
ИнтерфейсыEthernet (100 МБ/с), совместимый с ОС Windows® 98/ME/NT/2000/XP RS 232, внешний модем через RS 232
Скорость двоичной передачи для RS 232от 9600 бод до 115 кбод
Весприбл. 4, 9 кг (10, 8 фунта) (без принадлежностей)
Диапазон для систем 50 Гц50 Гц ± 15 % (от 42, 5 Гц до 57, 5 Гц)
Диапазон для систем 60 Гц60 Гц ± 15 % (от 51 Гц до 69 Гц)
Разрешение16 ppm
Частота дискретизации для частоты сети 50 Гц10, 24 кГц, Частота выборки синхронизирована с частотой сети.
Погрешность измерений частоты< 20 ppm
Погрешность внутренних часов< 1 с / сутки
Минимальное и максимальное значенияПолупериод, например: среднеквадратичные значения за 10 мс при 50 Гц
Переходные процессыЧастота выборки от 100 кГц до 10 МГц на каждый канал
Гармоникив соответствии с IEC 61000-4-7:2002: 200 мс
Фликерв соответствии с EN 61000-4-15:2003: 10 мин. (Pst), 2 ч (Plt)
Число входов8 гальванически разделенных входов для измерения напряжения и тока.
Предохранительный датчикдо 600 В кат. IV в зависимости от датчика
Базовая безопасность300 В, кат. III
Номинальное напряжение (среднеквадр. значение)100 мВ
Диапазон (пиковое значение)280 мВ
Перегрузочная способность (среднеквадр. значение)1000 В, непрерывно
Скорость нарастания напряженияНе более 15 кВ / мкс
Входное сопротивление1 МОм
Входная емкость5 пФ
С сенсором 1000 В0, 1% при Udin = 480 В и 600 В (P-N)
Сенсор 600 В0, 1% при Udin = 230 В (P-N)
Внутренняя погрешность для гармоникКласс I в соответствии с EN 61000-4-7:2002
Температурный дрейфИзменение коэффициента усиления от температуры: < 0, 005 %/K
ИзносИзменение коэффициента усиления от срока службы: < 0, 04 %/год
Подавление синфазного сигнала> 100 дБ при 50 Гц
ШумНапряжение шумов при короткозамкнутом входе: < 40 мкВ
Постоянный ток± (0, 2% от показаний прибора + 0, 1% датчика)
Диапазон измерения - выбирается по программному обеспечению2 - 200 А 10 - 1000 А
Пиковый ток для синусоидального тока480 A 2700 A
Исходная погрешность100%
Диапазон частотот 45 Гц до 3.0 кГц
Эксплуатационное напряжение600 В, кат. IV
Фазовая ошибка0,5°C
Ширина открытия щечекдлина61 см
Кабель2 м
Гарантийный срок2 года
Габаритные размеры325 мм x 300 мм x 65 мм; 2, 8 x 11, 8 x 2, 6 дюйма (В x Ш x Г)
Список событийПровалы, выбросы и прерывания напряжения обнаруживаются и регистрируются в списке событий. Срабатывание любого триггера также регистрируется в списке.
Список показывает точное время события, а также продолжительность и амплитуду. Сравнен...
Непрерывная регистрацияFluke 1760 регистрирует среднеквадратичные значения с соответствующими максимальными и минимальными значениями следующих величин:
напряжение,
ток,
мощность (активная, реактивная, кажущейся),
коэффициент мощности,
потр...
среднеквадратичное значениеВремя агрегирования регулируется в пределах от 10 мс (1/2 цикла), 20 мс (1 цикл), 200 мс (10/12 цикла) и 3 с (150/180 цикла).
Расчет среднеквадратичных значений, гармоник и промежуточных гармоник выполняется синхронно с частотой сети....
Внутренняя ошибкаотносится к эталонным условиям и имеет срок гарантии 6 месяцев
Макс. эксплуатационная высота над уровнем моряне более 2000 м 600 В категория IV*, питание: 300 В категория III 5000 м: макс. 600 В категория III*, питание: 300 В категория II
* в зависимости от датчика
ДиапазонПеременный ток: от 83 В до 264 В, от 45 до 65 Гц
Постоянный ток: от 100 В до 375 В
БезопасностьIEC/EN 61010-1, 2-я редакция
300 В, кат. III
Аккумуляторы, блокNIMH: 7, 2 В; 2, 7 А ч
При отключении электропитания от сети питание обеспечивается внутренним источником в течение 40 мин. После этого, или в случае разрядки аккумуляторов, Fluke 1760 отключается, а после восстановления питания продолжа...
Индикатор питания• Непрерывное свечение: нормальное питание от сети.
• Выключен: питание от внутреннего аккумулятора при отключении электропитания от сети.
Индикаторы канала3-цветные светодиоды на каждый канал для индикации:
• состояния перегрузки
• состояния пониженной нагрузки
уровень сигнала в номинальном диапазоне
Интервал калибровки6 месяцев рекомендуется для класса A, для других - 6 месяцев
Входной фильтрВ каждом канале имеется пассивный ФНЧ, фильтр защиты от наложения спектров и 16-разрядный АЦП. Выборка по всем каналам выполняется синхронно по импульсам общего кварцевого генератора.
Фильтры служат для защиты от перепадов напряжения и о...
Эталонные условия23 °C ± 2 K при влажности < 60 %; 74 °F ± 2 K при влажности < 60 %
После нагревания прибора > 3 ч.
Электропитание: от 100 до 250 В переменного тока
Назначениедля регистраторов качества электроэнергии сети Fluke
