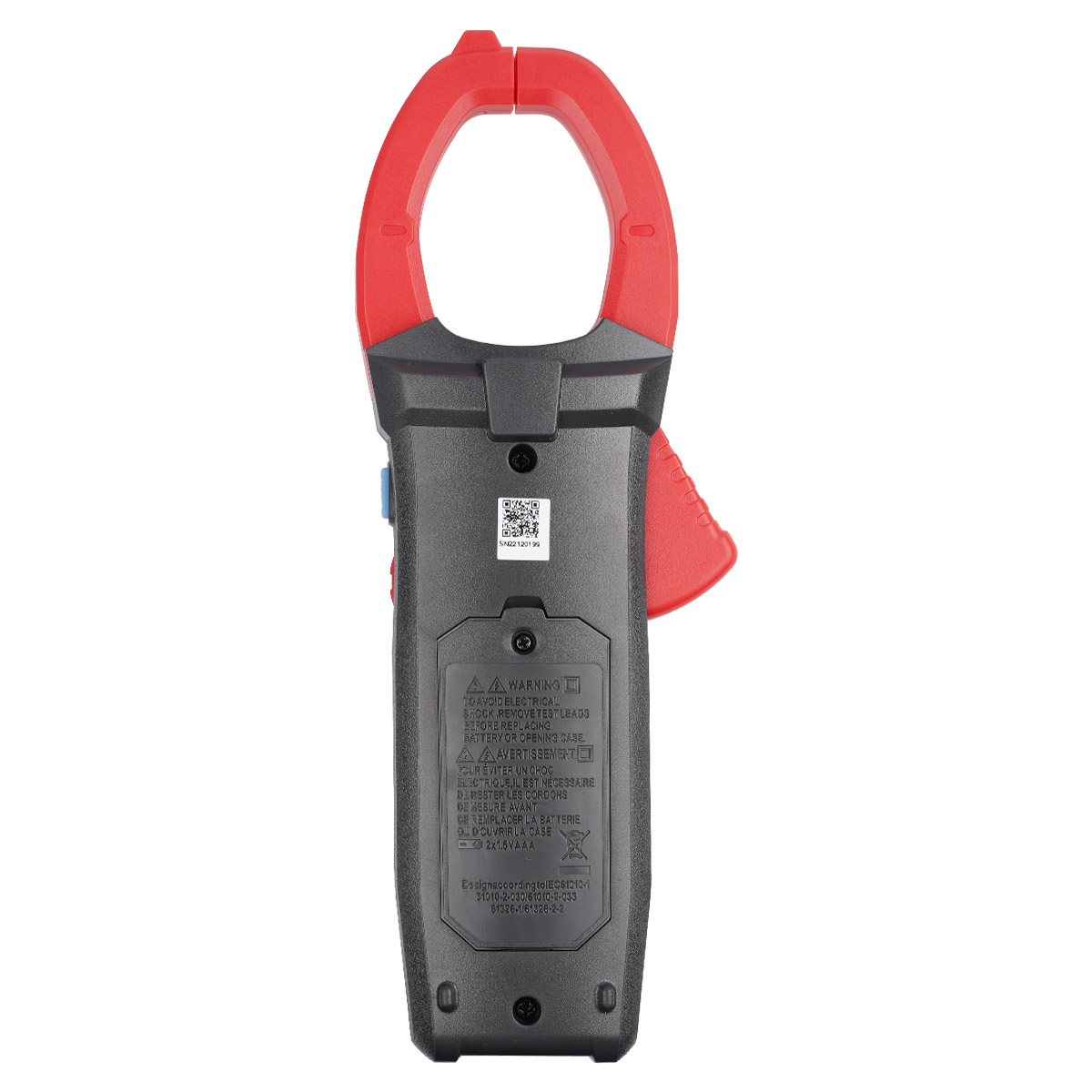

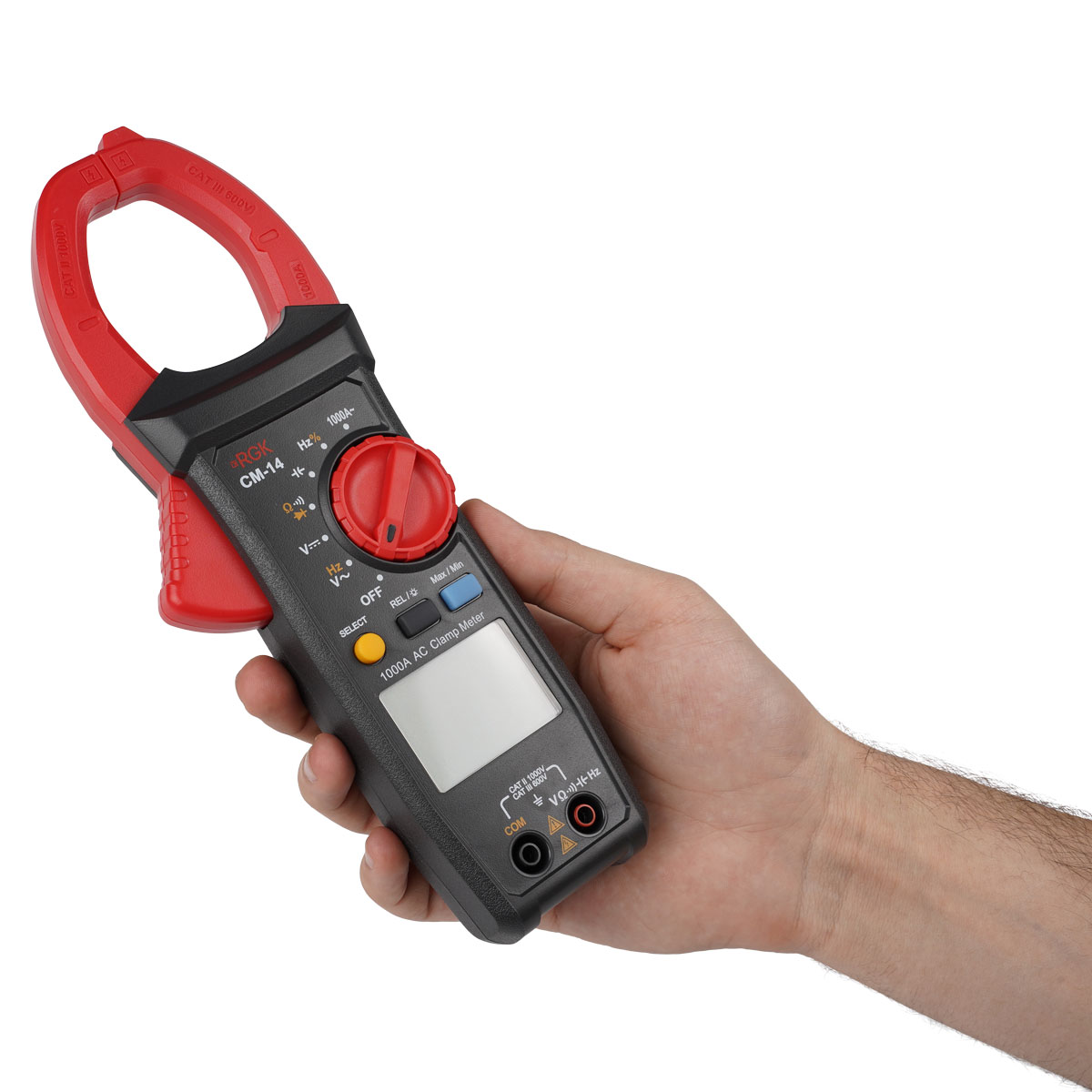

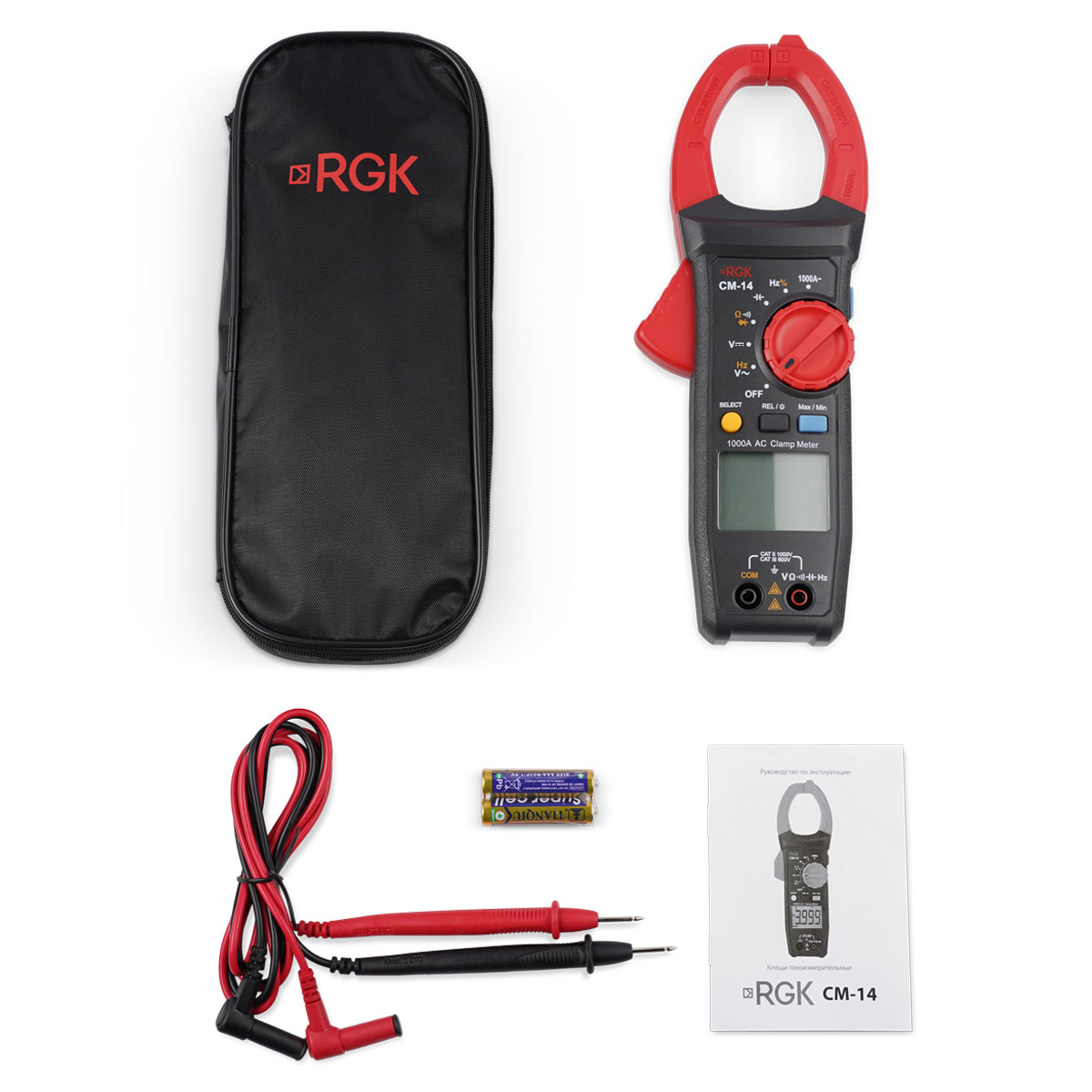

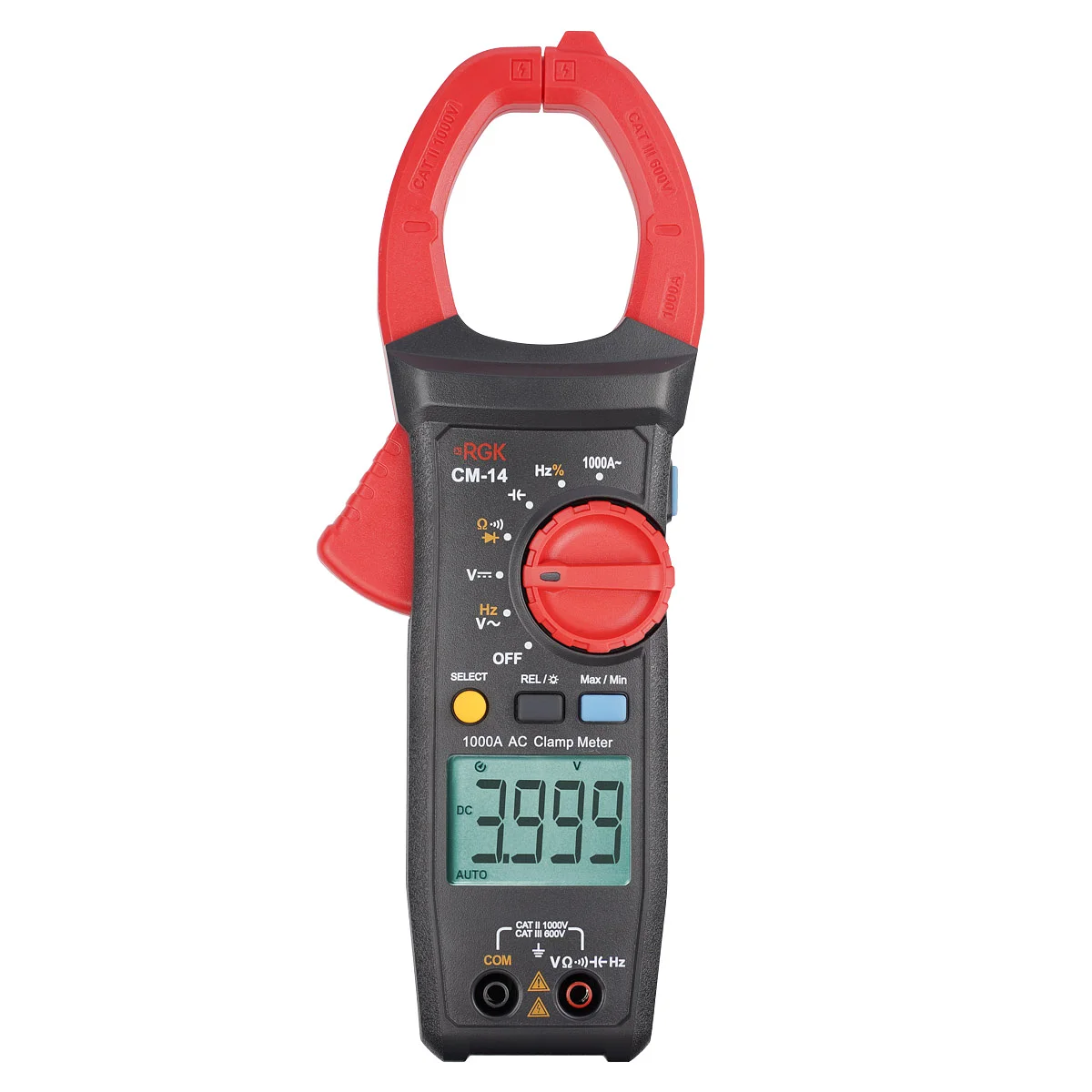

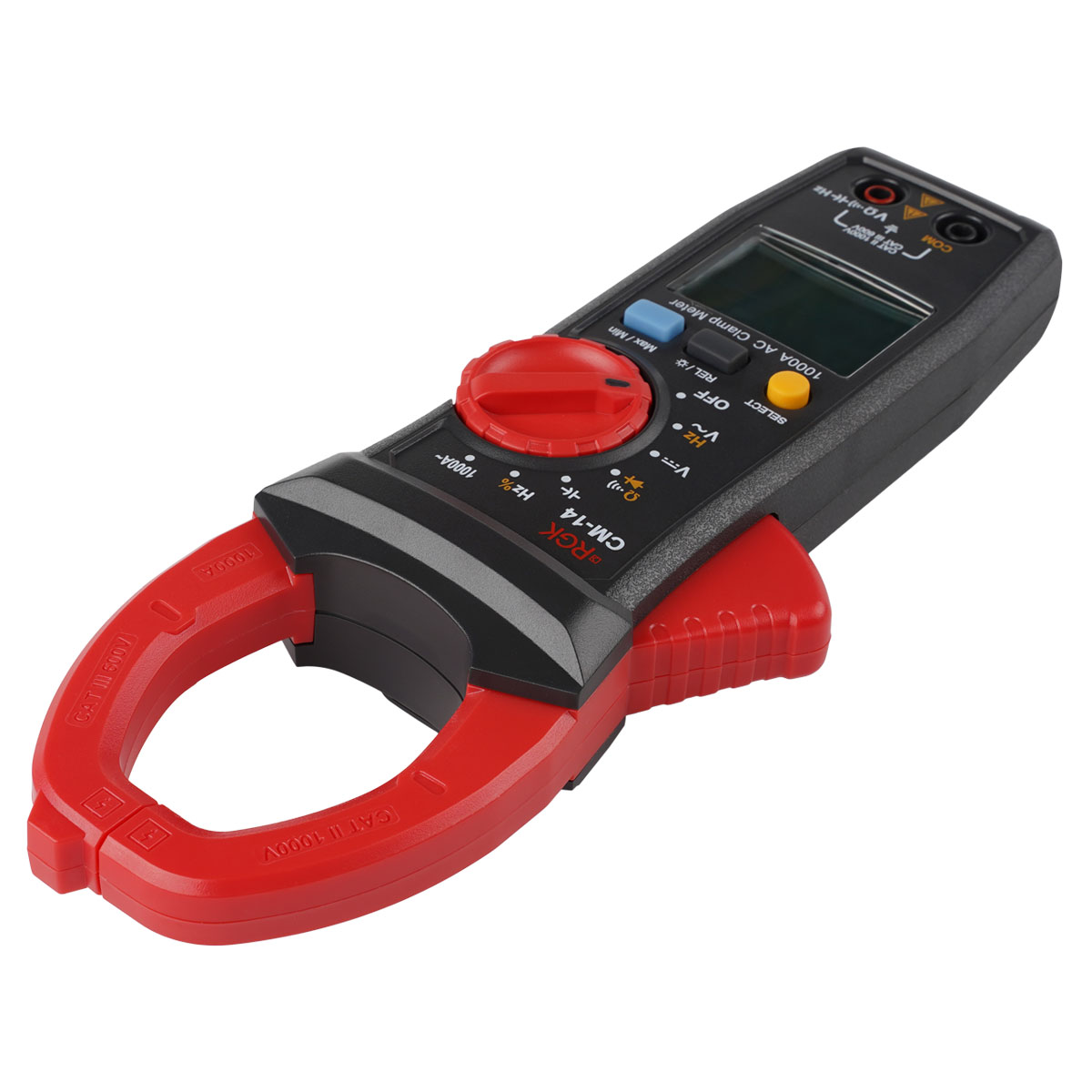

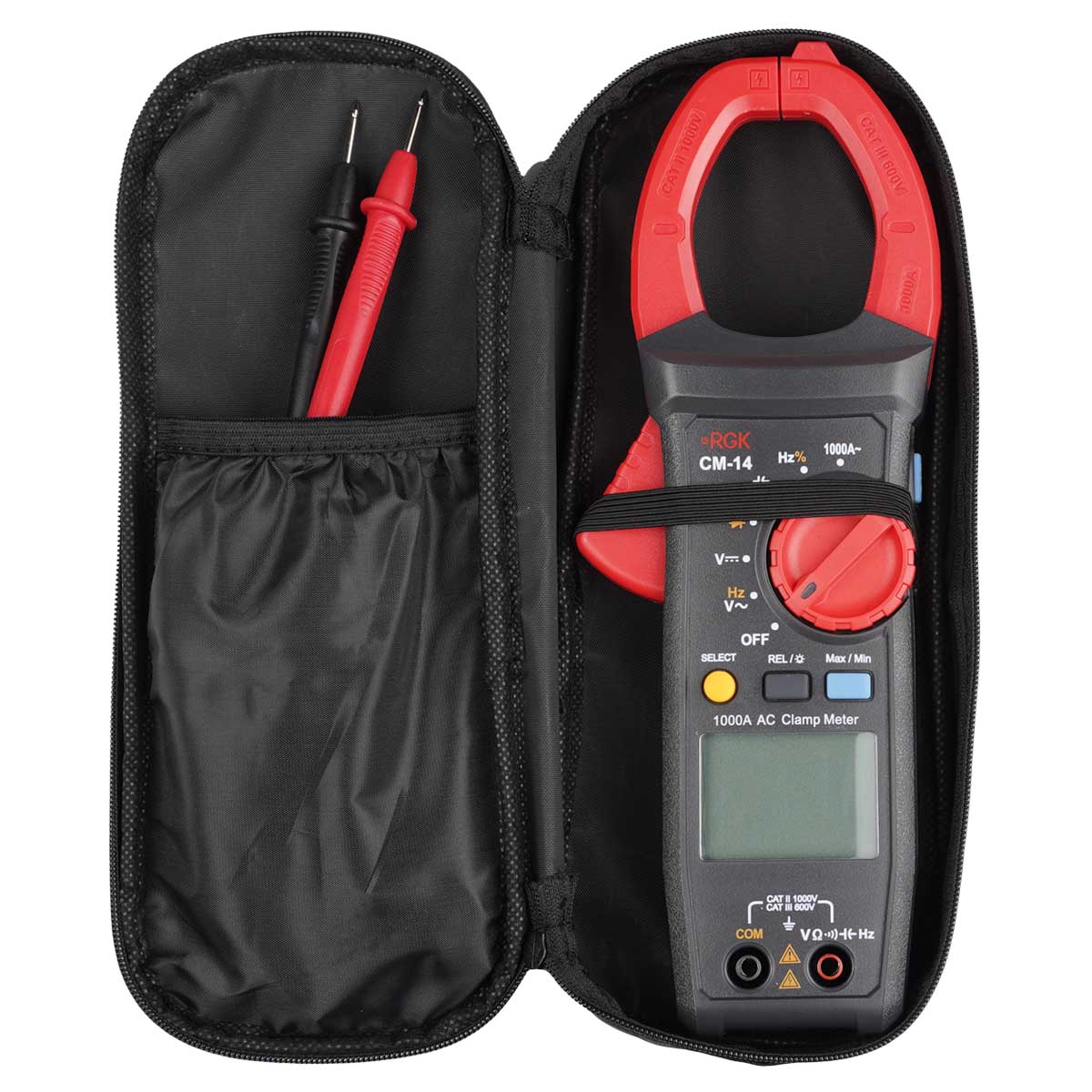

Токоизмерительные клещи RGK CM-14 используются для измерений силы переменного тока в проводниках сечением до 45 мм. Бесконтактный метод позволяет выполнять замеры быстро и безопасно, целостность провода при этом не нарушается, что положительно сказывается на надежности и долговечности сетей. За счет расширенного функционала токовые клещи могут частично заменить мультиметр, что упрощает работу специалиста-электротехника в полевых условиях.
Ключевые характеристики
- Контроль силы тока до 1000 А.
- Измерение напряжения до 1000 В.
- Определение частоты тока от 10 Гц до 10 МГц.
- Рабочий диапазон контроля сопротивления от 400 Ом до 40 МОм.
- Категории электробезопасности CAT II 1000 В и CAT III 600 В.
Прозвонка
При помощи токовых клещей RGK CM-14 можно проверить целостность цепи и быстро отыскать причину неполадок, если она кроется, например, в перебитом проводе или нерабочем предохранителе.
Тестирование компонентов
Функции контроля работоспособности диодов и определения емкости конденсаторов будут полезны как в работе сервисных центров, так и в радиолюбительских проектах.
MAX/MIN
При измерениях тока и напряжения прибор может автоматически фиксировать максимальное и минимальное значение, благодаря чему специалист быстро поймет, находятся ли полученные показания в пределах допусков.
REL - относительные измерения
Этот режим токовых клещей RGK CM-14 используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Также помогает оперативно сравнивать полученные показания с контрольными.
Удобная работа в темноте
Помимо подсветки дисплея устройство оборудовано светодиодным фонарем, который освещает рабочую зону возле захвата клещей. Такие функции делают замеры при слабом освещении более комфортными и безопасными.
HOLD
Кнопка HOLD служит для фиксации полученных показаний на дисплее. Она упрощает документирование при тестировании в труднодоступных местах и в любых других ситуациях, когда нет возможности сразу считать данные.
Автоматический выбор диапазона
Токоизмерительные клещи RGK CM-14 самостоятельно выбирают пределы исследования в зависимости от получаемых значений, что позволяет специалисту сразу приступить делу, не тратя время на предварительные настройки.
Пределы измерений, АРазрешение (единица младшего разряда (е.м.р.)), АПределы допускаемой основной абсолютной погрешности измерений, А
Пределы измерений, ВЧастота, ГцРазрешение (единица младшего разряда (е.м.р.)), ВПределы допускаемой основной абсолютной погрешности измерений, В
Пределы измеренийРазрешение(единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц
RGK CM-140,1
Отображение полярностиавтоматическое
Индикация перегрузки"OL" или "-OL"
Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещейдополнительная погрешность ± 2,0%
Раскрытие клещей48 мм
Максимальный диаметр проводника45 мм
Класс защиты от перенапряженияCAT II 1000 В, CAT III 600 В
Рабочие условия измерений:- температура окружающего воздуха, °С- относительная влажность воздуха, %- атмосферное давление от 0°С до +50°С 80% при температуре от 0°С до +30°С75% при температуре св. +30°С до +40°С45% при температуре св. +40°С до +50°Сот 84,0 до 106,7 кПа
Нормальные условия измерений:- температура окружающего воздуха, °С- относительная влажность воздуха, %от +18°С до +28°Сот 30% до 80%
Температура хранения, °CВлажность хранения, %от -20°С до +60°Сдо 80%
Степень загрязнения2
Питание2 батареи ААА 1,5 В
Поддиапазоны измеренийРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой абсолютной основной погрешности измерений, Гц, кГц, МГц
св. 0,409 до 4,090 В включ.0,001 В±(0,008●U+2 е.м.р.)
св. 4,090 до 40,90 В включ.0,01 В
св. 409,0 до 1000 В включ1 В
Поддиапазоны измерений, ВЧастота, ГцРазрешение (единица младшего разряда (е.м.р.)), ВПределы допускаемой абсолютной основной погрешности измерений, В
св. 40,90 до 409,0 включ.0,1
св. 409,0 до 1000 включ.1
св. 0,409 до 4,090 кОм включ.0,001 кОм±(0,008●R+2 е.м.р.)
св. 4,090 до 40,90 кОм включ.0,01 кОм
св. 0,409 до 4,090 МОм включ.0,001 МОм±(0,025●R+5 е.м.р.)
св. 4,090 до 40,00 МОм включ.0,01 МОм
св. 0,0409 до 0,409 мкФ включ.0,1 нФ
св. 0,409 до 4,090 мкФ включ.0,001 мкФ±(0,04●C+5 е.м.р.)
св. 4,090 до 40,90 мкФ включ.0,01 мкФ
св. 0,409 до 4,090 мФ включ.0,001 мФ±0,1*С
св. 4,090 до 40,00 мФ включ.0,01 мФ
св. 40,90 до 409,0 Гц включ.0,1 Гц
св. 0,409 до 4,090 кГц включ.0,001 кГц
св. 40,90 до 409,0 кГц включ.0,1 кГц
св. 0,409 до 4,090 МГц включ.0,001 МГц
св. 4,090 до 10,00 МГц включ.0,01 МГц
Параметры электрического питания:- напряжение постоянного тока3 В
Диаметр захвата45 мм
Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздухаот +18 до +28°Сот 30 до 80%
Средний срок службы10 лет
Средняя наработка на отказ10000 ч
Габаритные размеры (длина х ширина х высота) 242 х 90 х 40 мм
Масса0,220 кг
Рабочие условия измерений:- температура окружающего воздуха- относительная влажность воздухаот 0 до +50 °Сне более 80% при температуре от 0 до +30 °С включ. не более 75% при температуре св. +30 до +40°С включ. не более 45% при температуре св. +40 до +50 °С включ.
Поддиапазоны измерений, AЧастота, ГцРазрешение (единица младшего разряда (е.м.р.)), AПределы допускаемой абсолютной основной погрешности измерений, A
Переменный ток1000 А
Постоянный токнет
Напряжение переменного тока1000 В
Напряжение постоянного тока1000 В
Сопротивление40 МОм
Ёмкость40 мФ
Частота10 Гц - 10 МГц
Измерение температурынет
Проверка целостности цепи (прозвонка)есть
Проверка диодовесть
Размер зажимов45 мм
Режим памяти (Hold)есть
True RMSнет
Разрядность дисплея4000
Подсветка дисплеяесть
Автоматическое отключение15 мин.
Стандарт безопасностиCAT III 600В, CAT II 1000В
Вес0,220 кг
Бесконтактное детектирование напряжения (NCV)есть
Габаритные размеры242 х 90 х 40 мм
