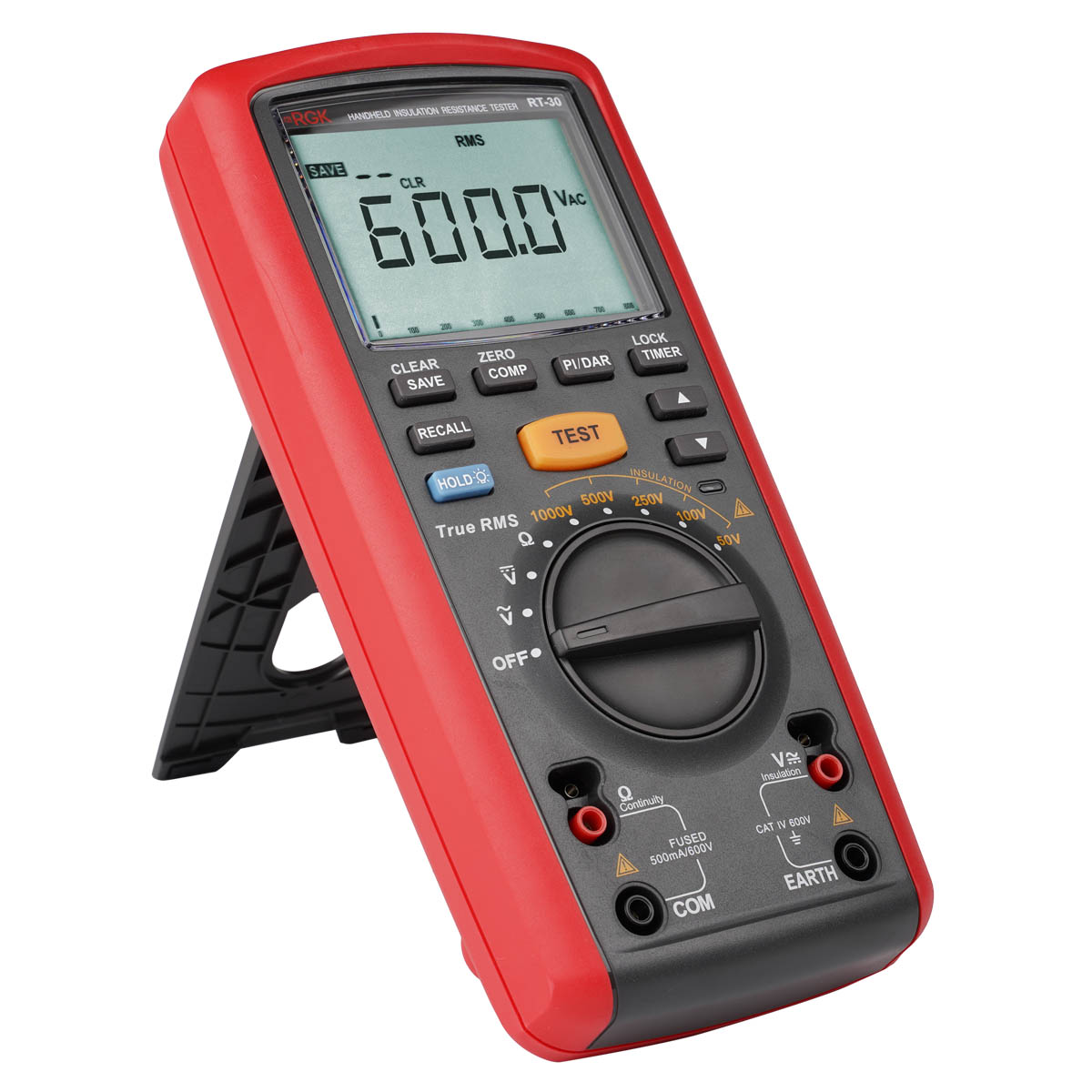

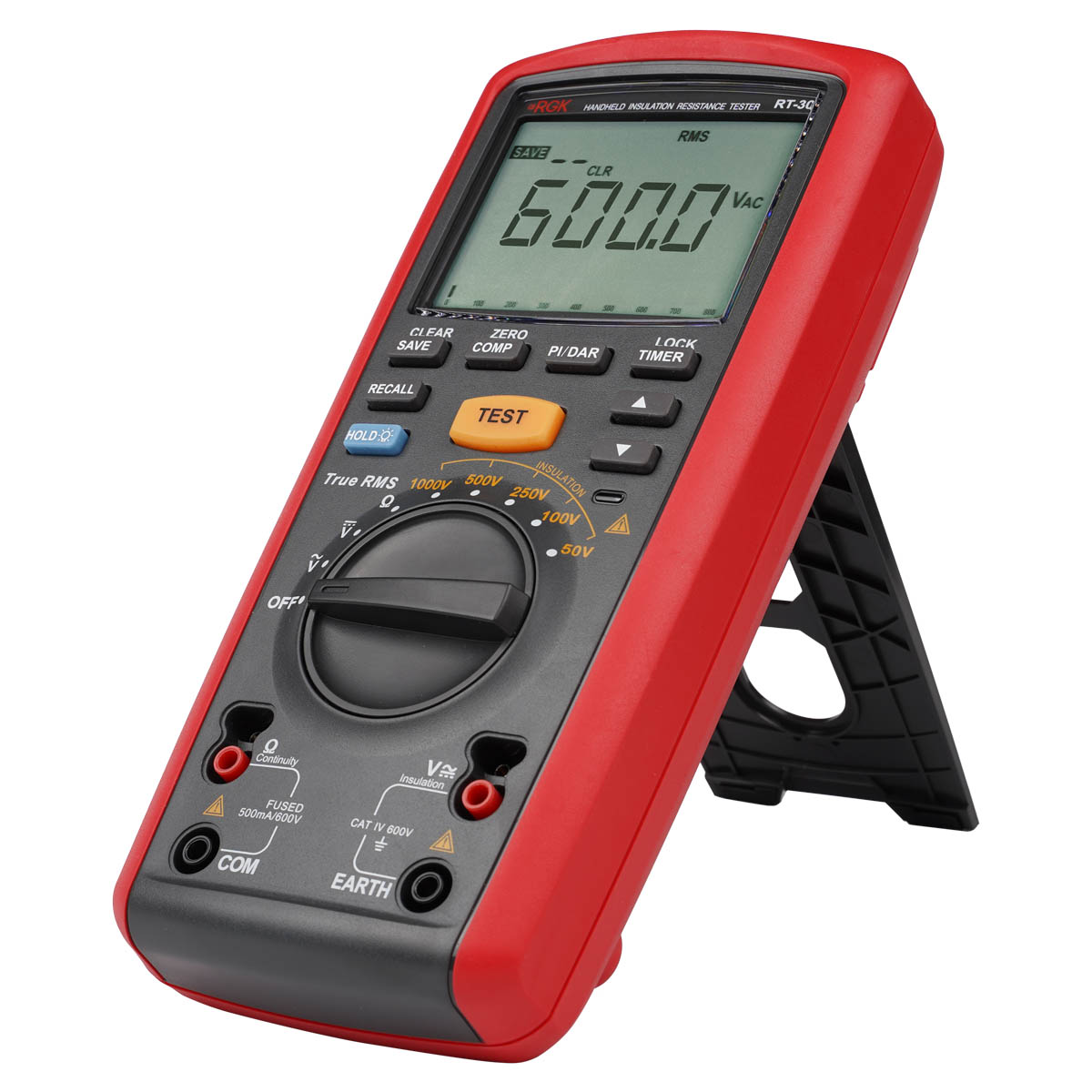

Цифровой мегаомметр RGK RT-30 - прибор для электротехников и специалистов по ремонту, который используется для быстрой оценки состояния изоляции силовых кабелей. Чаще всего устройство применяется для техобслуживания промышленного оборудования (электродвигателей, трансформаторов) и сетей, в сервисных центрах по ремонту электроники и при работе с электрическими системами обогрева пола.
Специализированные режимы
Расчет индекса поляризации PI помогает понять, насколько изоляция изношена от времени, а измерение коэффициента абсорбции DAR дает возможность узнать, сколько в ней накоплено влаги. Оба этих параметра необходимы специалисту для того, чтобы принять правильное решение и произвести ремонт вовремя.
Память и сравнение
В память измерителя сопротивления изоляции RGK RT-30 можно записать до 99 значений, что упрощает составление документации после проведения замеров. Кнопка COPM позволяет мгновенно сравнить текущие показания с опорным значением, которое можно задать вручную или выбрать из предложенного списка. Такая функция будет актуальна для тех ситуаций, когда требуется быстро понять, выходят ли полученные данные за установленные рамки.
Функционал мультиметра
Дополнительные режимы для измерения напряжения или малых значений сопротивления позволяют электронному мегаомметру RGK RT-30 частично заменить мультиметр, благодаря чему специалист может носить с собой меньше оборудования.
Безопасность
Эта модель относится к третьей категории электробезопасности CAT III 600 В, благодаря чему ее можно использовать при проверках достаточно мощного оборудования и систем. Функция блокировка режима определения сопротивления изоляции, в котором прибор подает на линию напряжение до 1000 В, делает работу более безопасной.
Полезные особенности
- Настройка продолжительности тестирования изоляции.
- Звуковая сигнализация окончания замера.
- Дополнительная графическая шкала.
- Фиксация показаний на дисплее.
- Яркая подсветка экрана и рабочей зоны.

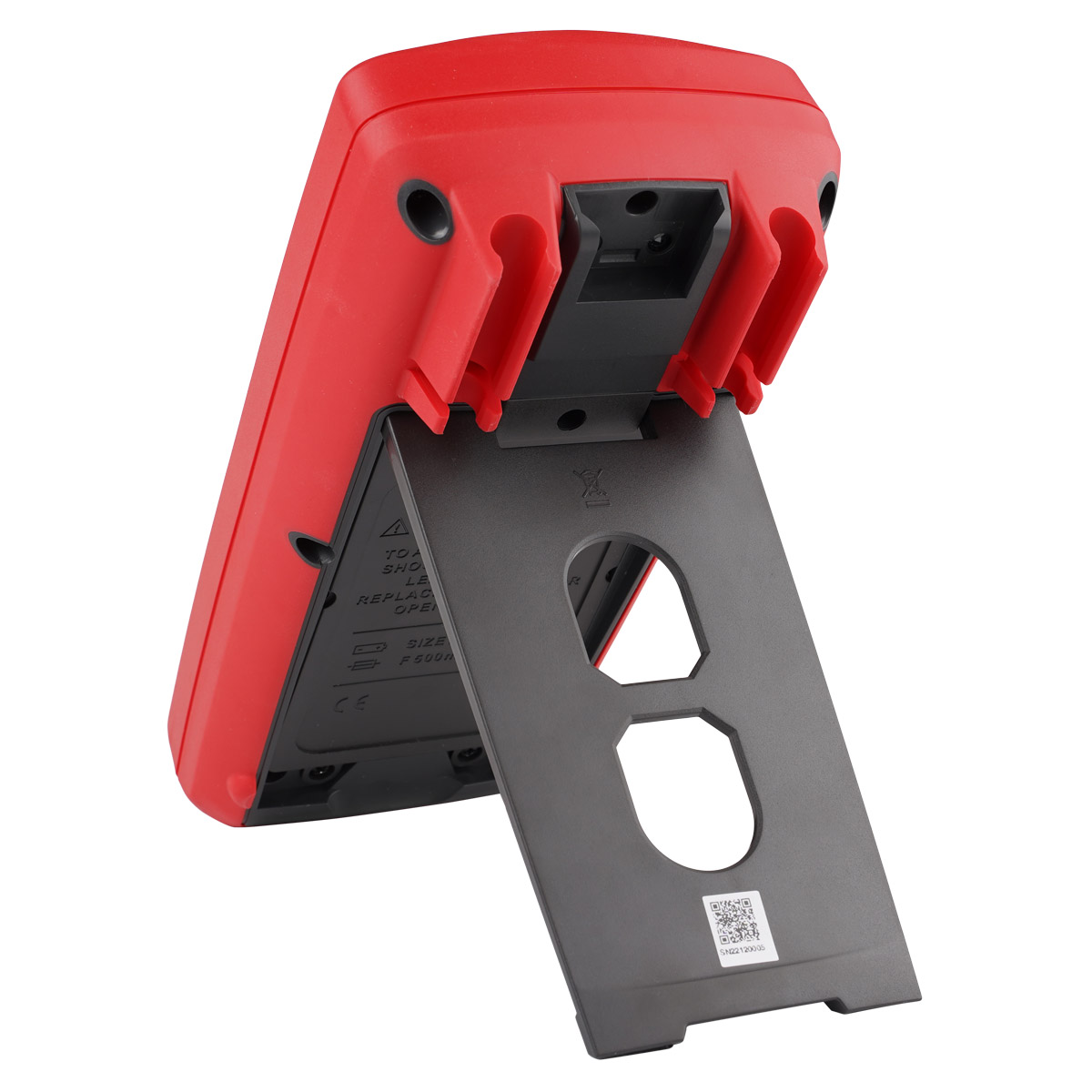

- Удобная подставка.
Полный комплект

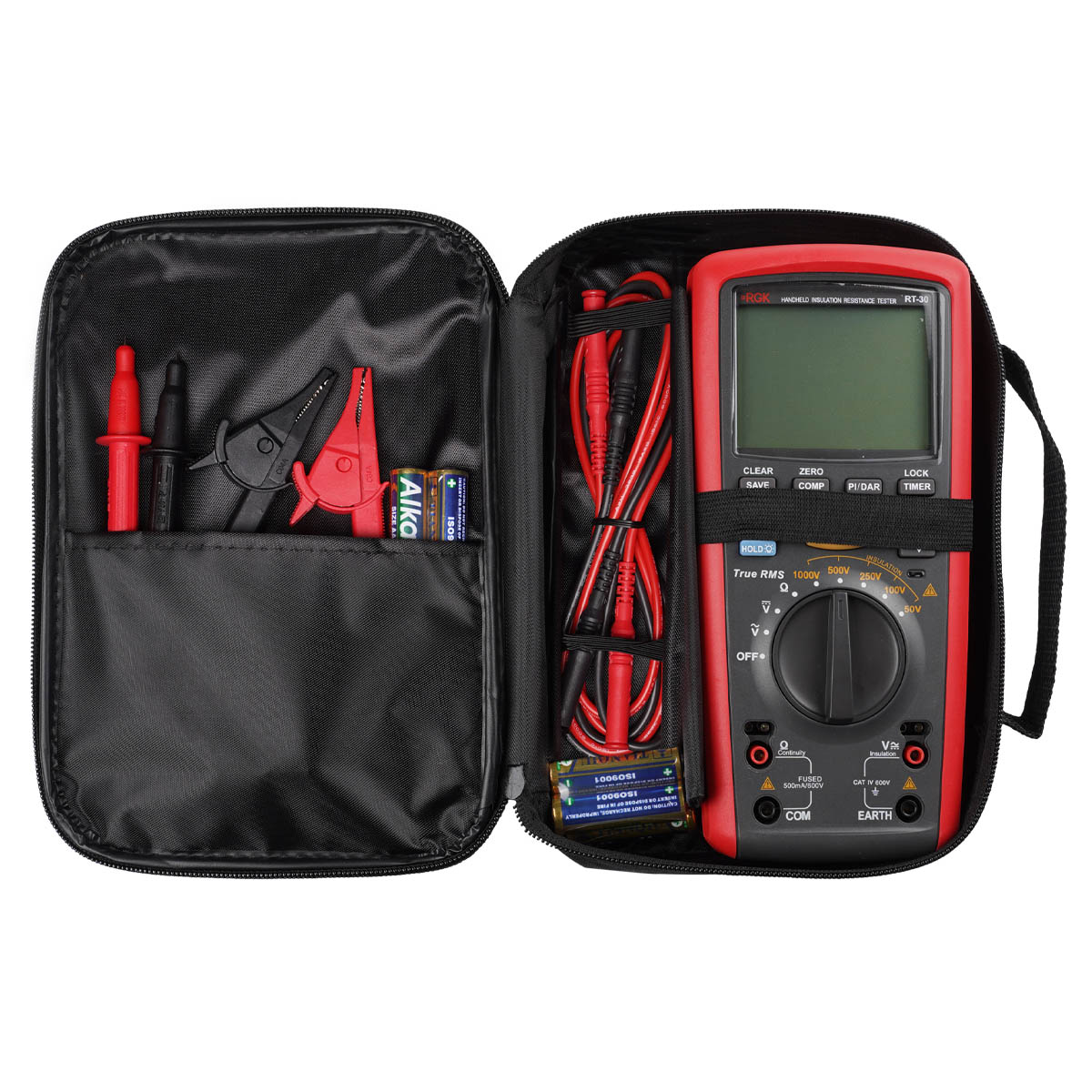

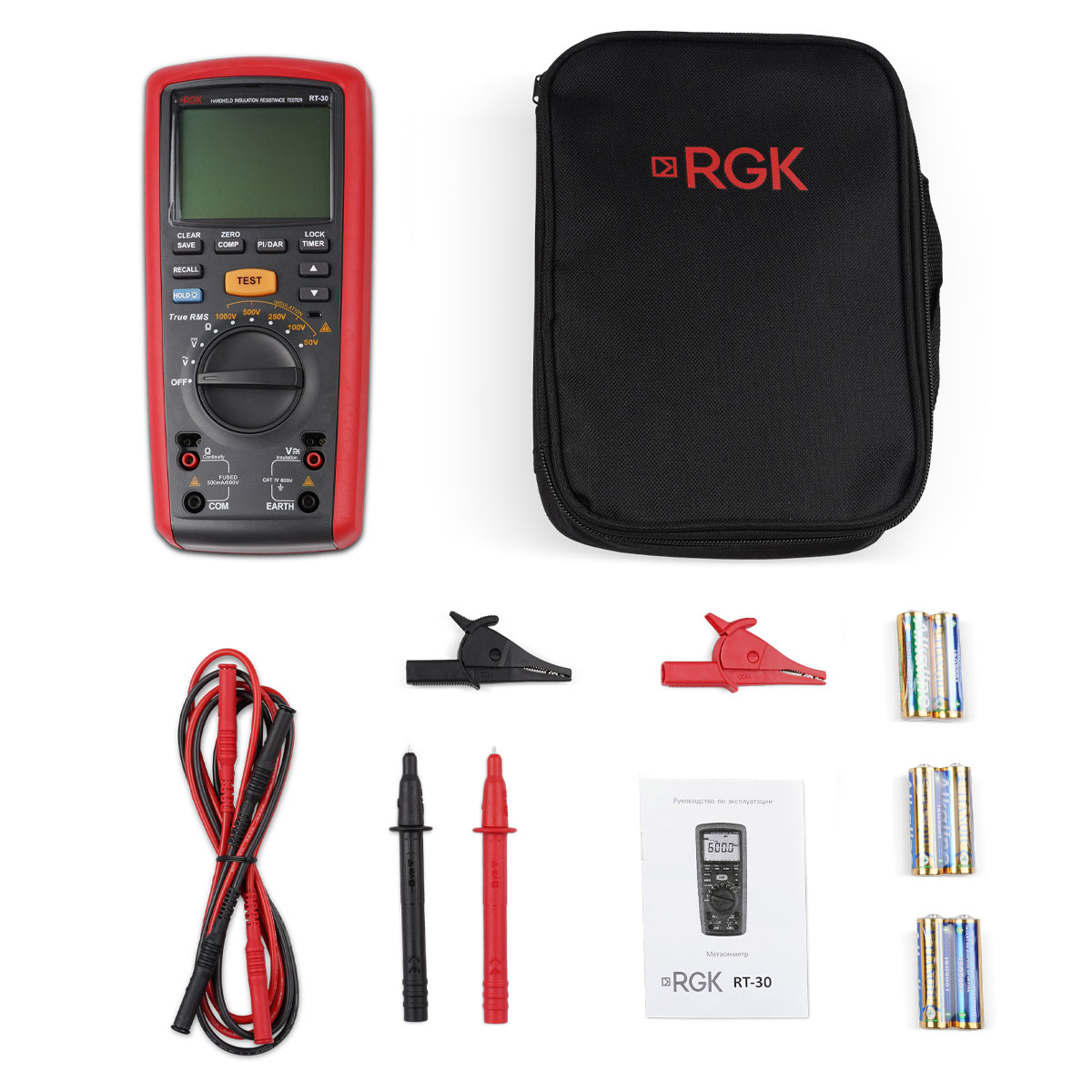

В набор мегаомметра RGK RT-30 входит все необходимое для начала работы - провода, щупы, зажимы. Для безопасной транспортировки и хранения комплекта предусмотрен прочный чехол.
Диапазон измерений, ОмРазрешение (единица младшего разряда (е.м.р.)), ОмПределы допускаемой основной абсолютной погрешности измерений, Ом
Примечание – R – измеренное значение сопротивления, Ом, кОмТемпературный коэффициентМодификацияRGK RT-30Параметры измерения сопротивления изоляцииНоминальное значение испытательного напряжения, U, В 1)50 В100 В250в500 В1000 ВПримечание:1) – диапазон установки испытательного напряжения от U до 1,1●U, В;R – измеренное значение сопротивления изоляции, МОм, ГОмОбщие технические характеристикиНаименование характеристикиРазрядность дисплеяИндикация перегрузкиНормальные условия измерений: - температура окружающего воздуха - относительная влажность воздухаРабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давлениеТемпература храненияВлажность храненияКласс защиты от перенапряженияИсточник питанияПараметры электрического питания:- напряжение постоянного токаГабаритные размерыМассаТемпературный коэффициент0,1 °СДиапазон измерений сопротивления изоляцииРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОмот 0,01 до 19,99 МОм0,01 МОм±(0,03●R+5 е.м.р.)от 20,0 до 50,0 М...
МодификацияТемпературный коэффициент
RGK RT-300,1 °С
Номинальное значение испытательного напряжения, U, В 1)Диапазон измерений сопротивления изоляцииРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОм
Наименование характеристикиЗначение
Разрядность дисплея9999
Индикация перегрузки>20.0GΩ при измерении сопротивления изоляции
Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давлениеот 0 до +40 °С не более 85 % от 84,0 до 106,7 кПа
Температура храненияВлажность храненияот -20 до +60 °С не более 90 %
Класс защиты от перенапряженияCAT III 600 В
Источник питания6 батарей АА, 1,5 В
Параметры электрического питания:- напряжение постоянного тока9 В
Габаритные размеры225 x 103 x 59 мм
Масса0,7 кг
Идентификационные данныеЗначение
Идентификационное наименование ПО-
Номер версии (идентификационный номер ПО)V1.01
Цифровой идентификатор ПО-
Средняя наработка на отказ10000 ч
Средний срок службы10 ч
Номинальное значение испытательного напряжения постоянного тока, U, В 1)Поддиапазоны измерений сопротивления изоляцииРазрешение (единица младшего разряда (е. м. р.))Пределы допускаемой абсолютной основной погрешности измерений сопротивления изоляции, МОм, ГОмПределы допускаемой абсолютной дополнительной погрешности измерен...
Предел измеренийЧастотаРазрешение (единица младшего разряда (е. м. р.)), ВПределы допускаемой абсолютной основной погрешности измерений напряжения переменного токаПределы допускаемой абсолютной дополнительной погрешности измерений напряжения переменного тока,
...
Пределы измеренийРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой абсолютной основной погрешности измерений напряжения постоянного токаПределы допускаемой абсолютной дополнительной погрешности измерений напряжения постоянного тока,
вызванн...
Диапазон измеренийРазрешение (единица младшего разряда (е. м. р.))Пределы допускаемой абсолютной основной погрешности измерений электрического сопротивления постоянному току, Ом, кОмПределы допускаемой абсолютной дополнительной погрешности измерений электрического сопро...
Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давлениеот +18 до +28 °Сот 45 до 75 %от 84,0 до 106,7 кПа
Рабочие условия измерений: - температура окружающей среды - относительная влажность при температуре окружающей среды +30 °С - атмосферное давлениеот 0 до +40 °С
не более 85 %
от 84,0 до 106,7 кПа
Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздухаот +18 до +28 °Сот 45 до 75 %
