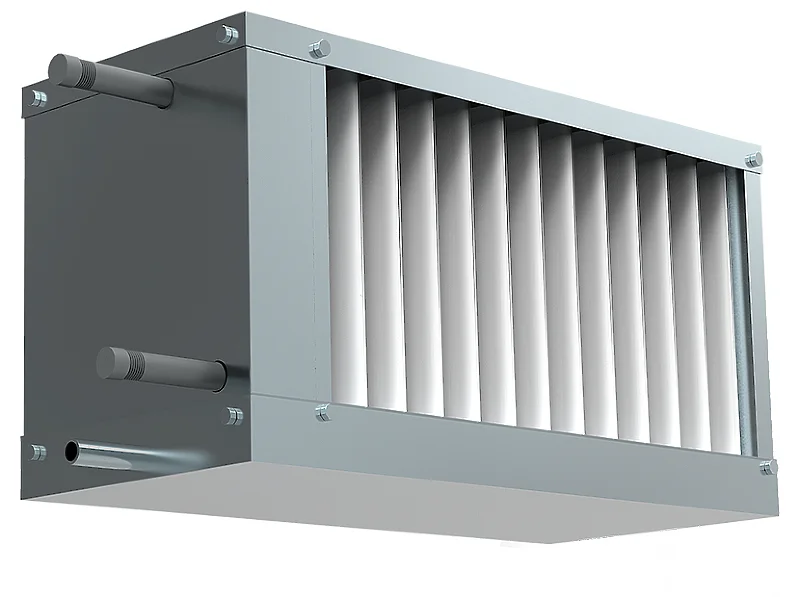

Водяные воздухоохладители SHUFT серии WHR-W предназначены для охлаждения воздуха в канальных системах вентиляции и кондиционирования. Охладители устанавливаются непосредственно в канал. В качестве хладагентов в охладителях используется вода. Корпус охладителей выполнен из оцинкованного стального листа.
Трехрядный теплообменник изготавливается из медных труб с алюминиевым оребрением. Шаг оребрения составляет 2,1 мм. Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением. Пайка калачей теплообменников осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей. Максимальное рабочее давление — 16 бар.
Все воздухоохладители испытаны на герметичность при давлении 24 бар. Блок каплеуловителя изготовлен из отрезков пластикового профиля шириной 100 мм, установленных с шагом 33 мм по всей ширине теплообменника. Пластиковый профиль имеет специальное криволинейное сечение, что позволяет задерживать капли влаги при прохождении воздуха через теплообменник и блок каплеуловителя. Влага стекает и скапливается в поддоне из оцинкованной стали с патрубком для отвода конденсата. Наружная поверхность поддона покрыта теплоизолирующим материалом. Подвод хладагента в стандартном исполнении — слева по ходу движения воздуха.
Вес37,5 кг
Габариты в упаковке (Д × Ш × В)32,6 × 116,9 × 60,8 см
Маркер карточки 3 ("Страна производства", в виде стандартной картинки. Вместо Китая - # )5c315439-ac95-11ed-b733-005056013a69
html описания_товара734f0acf-b745-11ed-b733-005056013a69
Мин. расход воздуха928aec4d-9de4-4623-9b06-46e18c2a7090
Мощность ТЭНа553e94cd-4edf-4a1d-8f20-9ab0ce82ecb2
Шаг оребрения теплообменника2.1
BIM моделиe045c8a2-0b7b-11ee-b736-005056013a69
Вес товара с упаковкой (брутто)37.5
Температура воздуха после теплообменника18.3
Высота упаковки товара63
Посадочный размер вентиляционного каналаd8542c50-dd1d-49f0-8718-92250b47ae53
Холодопроизводительность553e94cd-4edf-4a1d-8f20-9ab0ce82ecb2
Глубина упаковки товара126.5
КаплеуловительДа
Макс. расход воздуха4365
Мощность электронагревателя553e94cd-4edf-4a1d-8f20-9ab0ce82ecb2
Ширина упаковки товара35
БрендSHUFT
Тип нагревательного элементаМедно-алюминиевый теплообменник с механически расширенными трубами
Вход/выход теплообменникаd8542c50-dd1d-49f0-8718-92250b47ae53
Гарантийный срок12 мес
СерияWHR-W
Высота товара59
Отвод конденсатаДа
Глубина товара117
Потребляемая мощность (нагрев)553e94cd-4edf-4a1d-8f20-9ab0ce82ecb2
Ширина товара31.6
Гидравлическое сопротивление теплообменника31
Макс. температура жидкости9e9c42f6-54eb-4850-b8b4-68a160b74dd4
Диаметр патрубка для отвода конденсата48336994-ca97-473c-ab2a-60e6b1c1b340
Расход воды3,7
Вес товара (нетто)37.2
Макс. потребляемая мощность, Вт83f3aada-a9b0-4421-a461-b22b5dc33523
Площадь поверхности теплообменника622a9dab-735c-11dd-9b55-0018fe3499fe
Мощность теплообменника21.3
Скорость воздуха в воздухонагревателе18e2f59d-fcc0-4ca0-a07a-7fed88fb8683
Максимальное рабочее давлениеa95b6d83-b21d-430a-a29c-5e4aa1fb697d
Максимальный напорa95b6d83-b21d-430a-a29c-5e4aa1fb697d
Интернет наименование_товараОхладитель водяной Shuft для прямоугольных каналов WHR-W 900*500-3
Маркер карточки 4 ("Гарантия" в виде стандартной картинки)6eb91a46-ac95-11ed-b733-005056013a69
Материал теплообменникаМедно-алюминиевый
Рабочий ток2537f8ed-6d89-46d5-af32-5d542aefff7b
Мощность нагревателя553e94cd-4edf-4a1d-8f20-9ab0ce82ecb2
Аэродинамическое сопротивление теплообменника60
Относительная влажность входящего воздухаf623047d-19c2-4ca6-b2f9-12375deaca46
Мощность преднагревателя553e94cd-4edf-4a1d-8f20-9ab0ce82ecb2
Страна производстваРОССИЯ
Маркер карточки 1 (потребительское УТП) (текст заглавными буквами)ЛЕГКОЕ ОБСЛУЖИВАНИЕ
Маркер карточки 2 (потребительское УТП) (текст заглавными буквами)ТЕПЛООБМЕННИКИ LU-VE
ВНУТРЕННИЙ ОБЪЕМ9dc2ea22-78c5-11dd-9b55-0018fe3499fe
