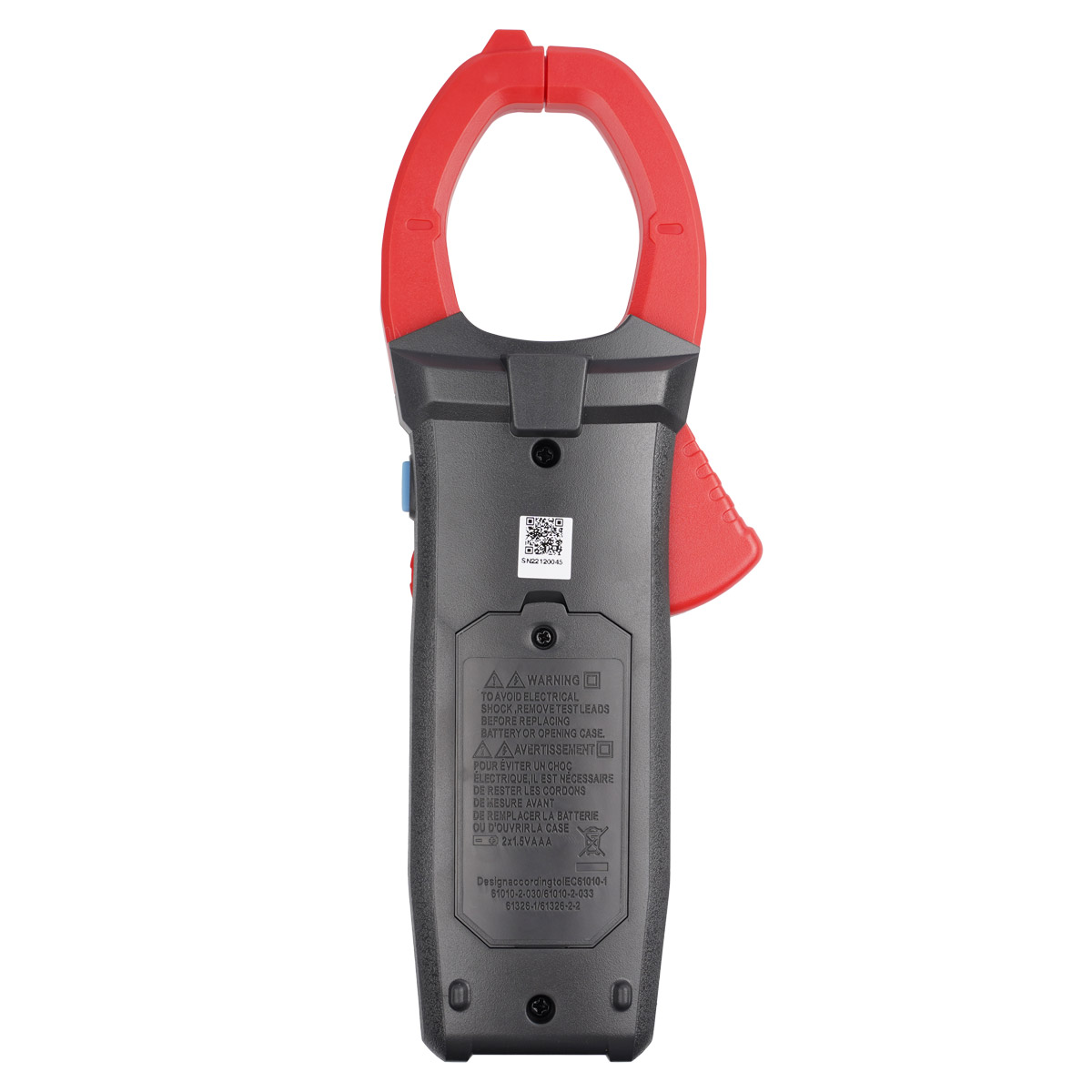

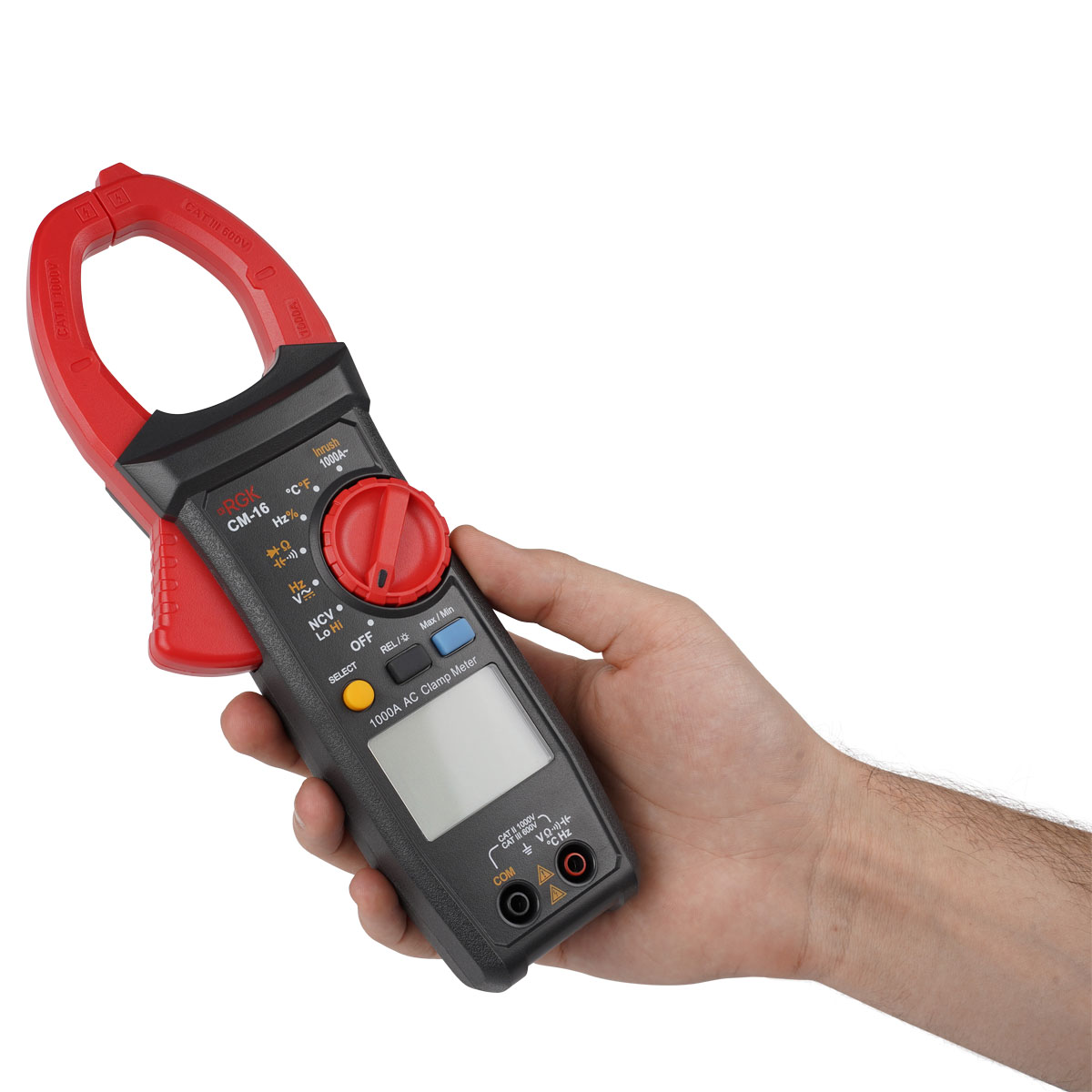

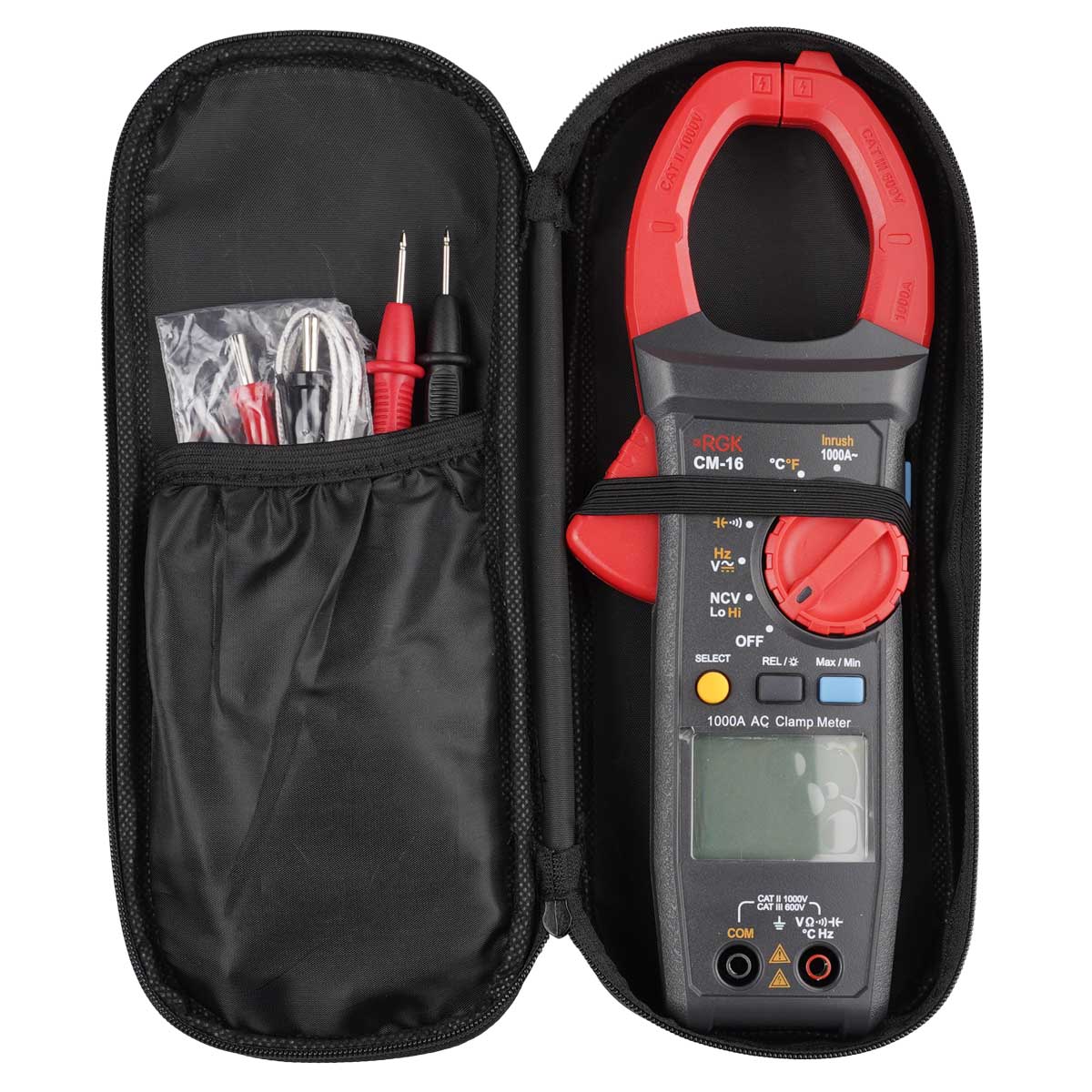

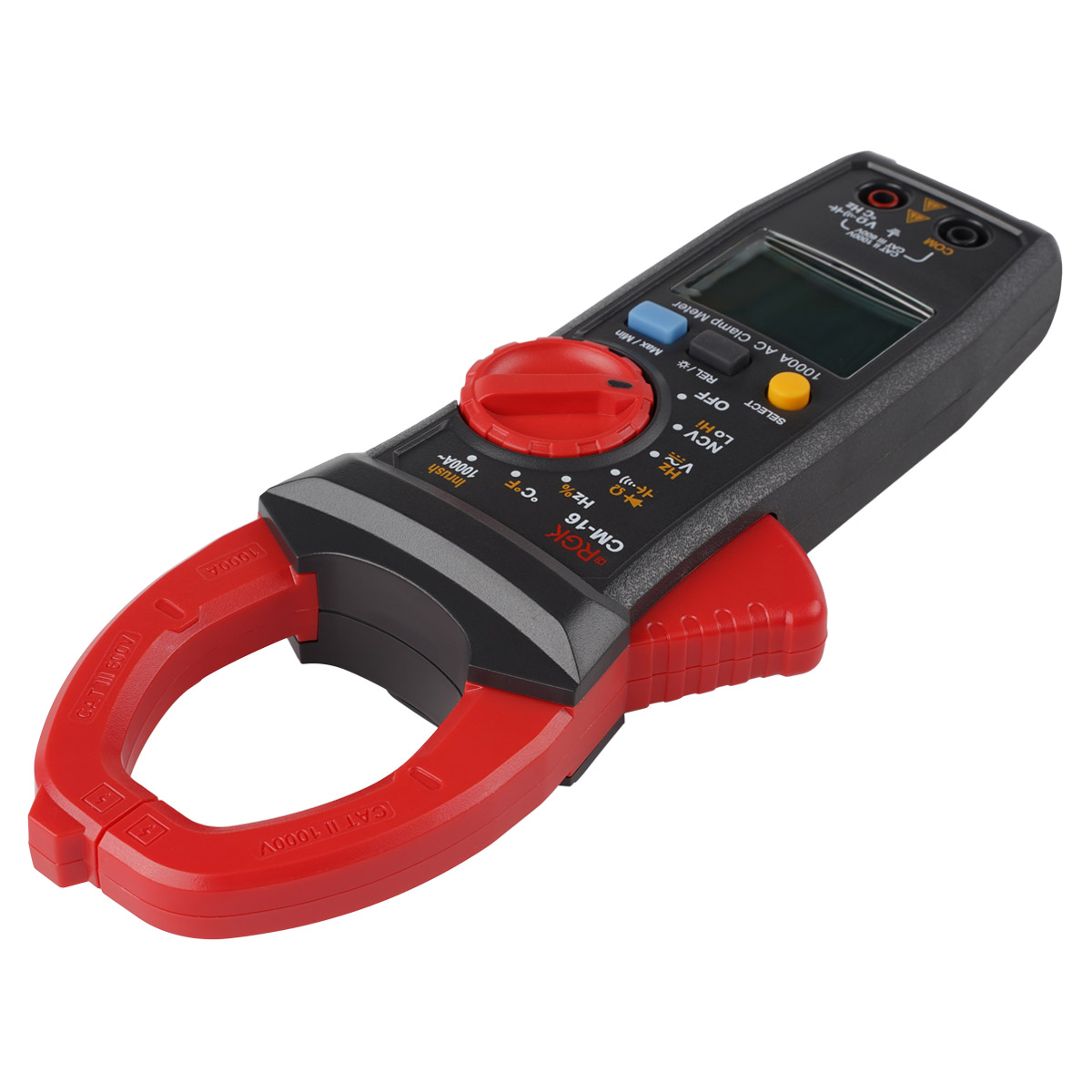

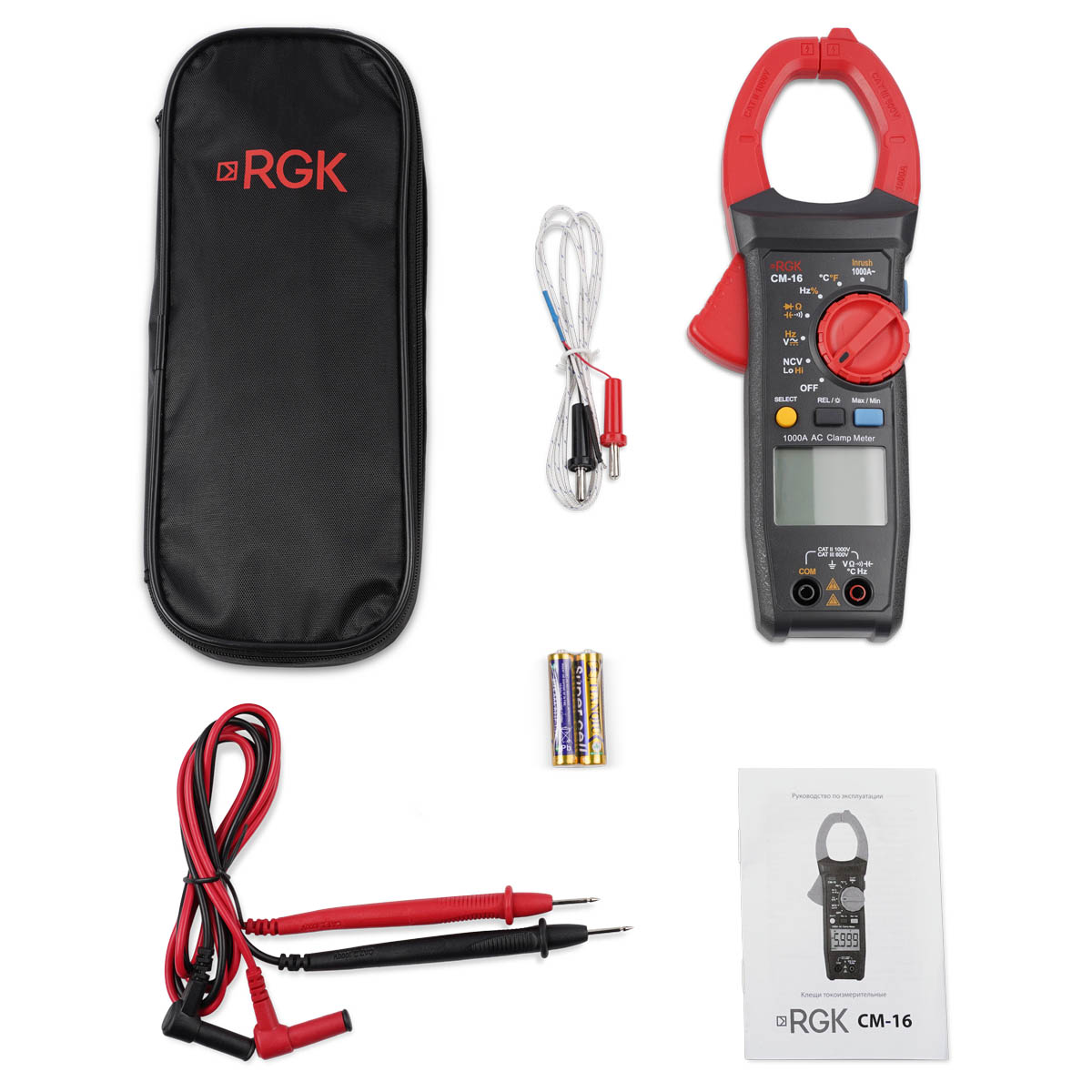

Токоизмерительные клещи RGK CM-16 - специализированный прибор для быстрого и безопасного измерения силы переменного тока бесконтактным методом. Широкий функционал этой модели позволяет в полевых условиях выполнять диагностику различного оборудования, обходясь одним устройством для большинства задач.
Ключевые функции
- Замеры силы тока до 1000 А в проводниках сечением до 45 мм.
- Измерение напряжения и других электротехнических параметров при помощи комплектных щупов.
- Проверка целостности цепей, проводов, токонесущих линий.
- Контроль нагрева различных элементов электросистем с подключаемой термопарой.
- Тестирование диодов и конденсаторов.
INRUSH
В токовых клещах RGK CM-16 предусмотрен отдельный режим для точного измерения пускового тока и других кратковременных всплесков. Устройства без такой функции просто не успевают зафиксировать необходимое значение, что мешает установить причину неисправности. Чаще всего этот режим используют при диагностике электродвигателей, сварочного оборудования, осветительных систем и др.
MAX/MIN
При измерениях тока и напряжения прибор может автоматически фиксировать максимальное и минимальное значение, благодаря чему специалист быстро поймет, находятся ли полученные показания в пределах допусков.
REL - относительные измерения
Этот режим токовых клещей RGK CM-16 используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Также помогает оперативно сравнивать полученные показания с контрольными.
Режим NCV
Благодаря датчику, встроенному в клещевой захват, прибор может определять наличие напряжения в розетках и проводах бесконтактным способом. Таким образом, мастер сможет выполнять свои задачи более безопасно.
Удобная работа в темноте
Помимо подсветки дисплея токоизмерительные клещи RGK CM-16 оборудованы светодиодным фонарем, который освещает рабочую зону возле захвата клещей. Такие функции делают замеры при слабом освещении более комфортными и безопасными.
Пределы измерений, АРазрешение (единица младшего разряда (е.м.р.)), АПределы допускаемой основной абсолютной погрешности измерений, А
Пределы измерений, ВЧастота, ГцРазрешение (единица младшего разряда (е.м.р.)), ВПределы допускаемой основной абсолютной погрешности измерений, В
Пределы измеренийРазрешение(единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц
RGK CM-160,1
Отображение полярностиавтоматическое
Индикация перегрузки"OL" или "-OL"
Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещейдополнительная погрешность ± 2,0%
Раскрытие клещей48 мм
Максимальный диаметр проводника45 мм
Класс защиты от перенапряженияCAT II 1000 В, CAT III 600 В
Рабочие условия измерений:- температура окружающего воздуха, °С- относительная влажность воздуха, %- атмосферное давление от 0°С до +50°С 80% при температуре от 0°С до +30°С75% при температуре св. +30°С до +40°С45% при температуре св. +40°С до +50°Сот 84,0 до 106,7 кПа
Нормальные условия измерений:- температура окружающего воздуха, °С- относительная влажность воздуха, %от +18°С до +28°Сот 30% до 80%
Температура хранения, °CВлажность хранения, %от -20°С до +60°Сдо 80%
Степень загрязнения2
Питание2 батареи ААА 1,5 В
Поддиапазоны измеренийРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой абсолютной основной погрешности измерений, Гц, кГц, МГц
св. 0,609 до 6,090 В включ.0,001 В±(0,008●U+2 е.м.р.)
св. 6,090 до 60,90 В включ.0,01 В
св. 609,0 до 1000 В включ1 В
Поддиапазоны измерений, ВЧастота, ГцРазрешение (единица младшего разряда (е.м.р.)), ВПределы допускаемой абсолютной основной погрешности измерений, В
св. 6,090 до 60,90 включ.0,01
св. 609,0 до 1000 включ.1
св. 0,609 до 6,090 кОм включ.0,001 кОм±(0,008●R+2 е.м.р.)
св. 60,90 до 609,0 кОм включ.0,1 кОм
св. 0,609 до 6,090 МОм включ.0,001 МОм±(0,025●R+5 е.м.р.)
св. 6,090 до 60,00 МОм включ.0,01 МОм
св. 60,90 до 609,0 нФ включ.0,1 нФ
св. 0,609 до 6,090 мкФ включ.0,001 мкФ±(0,04●C+5 е.м.р.)
св. 60,90 до 609,0 мкФ включ.0,1 мкФ
св. 0,609 до 6,090 мФ включ.0,001 мФ±0,1*С
св. 6,090 до 60,00 мФ включ.0,01 мФ
св. 60,90 до 609,0 Гц включ.0,1 Гц
св. 0,609 до 6,090 кГц включ.0,001 кГц
св. 60,90 до 609,0 кГц включ.0,1 кГц
св. 0,609 до 6,090 МГц включ.0,001 МГц
св. 6,090 до 10,00 МГц включ.0,01 МГц
Поддиапазоны измерений,°СРазрешение (единица младшего разряда (е.м.р.)),°СПределы допускаемой абсолютной основной погрешности измерений, °С1)
от -20 до +40 включ.1±4
св. +40 до +400 включ.±(0,015●T+4 е.м.р.)
Параметры электрического питания:- напряжение постоянного тока3 В
Диаметр захвата45 мм
Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздухаот +18 до +28°Сот 30 до 80%
Средний срок службы10 лет
Средняя наработка на отказ10000 ч
Габаритные размеры (длина х ширина х высота) 242 х 90 х 40 мм
Масса0,220 кг
Переменный ток1000 А
Постоянный токнет
Напряжение переменного тока1000 В
Напряжение постоянного тока1000 В
Сопротивление60 МОм
Ёмкость60 мФ
Частота40 Гц - 10 МГц
Проверка целостности цепи (прозвонка)есть
Проверка диодовесть
Размер зажимов45 мм
Режим памяти (Hold)есть
True RMSнет
Бесконтактное детектирование напряжения (NCV)есть
Разрядность дисплея6000
Подсветка дисплеяесть
Автоматическое отключение15 мин.
Стандарт безопасностиCAT III 600В, CAT II 1000В
Вес0,220 кг
Измерение температуры–20 °С до +400 °С
Рабочие условия измерений:- температура окружающего воздуха- относительная влажность воздухаот 0 до +50 °Сне более 80% при температуре от 0 до +30 °С включ. не более 75% при температуре св. +30 до +40°С включ. не более 45% при температуре св. +40 до +50 °С включ.
Габаритные размеры242 х 90 х 40 мм
